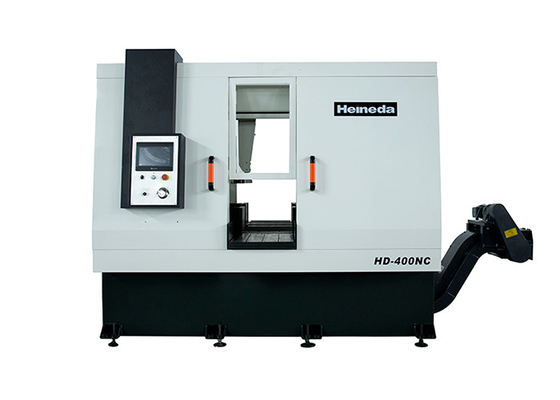

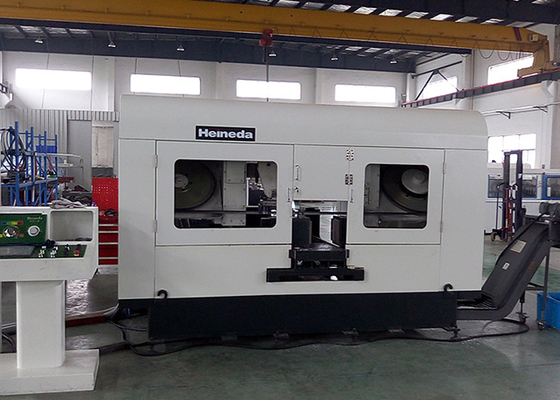

Hd-400nc Macchina a segatura orizzontale ad alta velocità per barre rotonde in lega di alluminio

Macchina per segatura orizzontale ad alta velocità HD-400NC in lega di alluminio

Protezione della sicurezza

Per la rottura della cintura viene utilizzato il sensore del limite di movimento del cilindro di tensione.apertura e chiusura del coperchio e funzione di allarme di visualizzazione anormale del sistema.

Caratteristiche delle prestazioni delle macchine utensili
1. Questa macchina può segare vari lingotti di alluminio e barre rotonde di lega di alluminio. Ha i vantaggi di alta velocità, alta efficienza e alta precisione di taglio del pezzo.

2. ha evidenti vantaggi quali il comodo funzionamento e manutenzione, prestazioni affidabili, risparmio energetico e risparmio di materiali,e è ampiamente utilizzato nelle industrie di produzione e manutenzione di macchine.

3Struttura a doppia colonna per garantire la precisione di guida, segatura stabile e affidabile.

4. Le mascelle sono fissate idraulicamente, il che è conveniente per fissare i materiali, adatti per tagliare i materiali dello stampo.

5Il meccanismo di trasmissione della sega a nastro è equilibrato e corretto con precisione per ridurre le vibrazioni, in modo da evitare che la cintura di segatura si rompa facilmente e che si strappino i denti.

1.1 Nome dell'apparecchiatura

HD-400NC unità di segatura a zigzag orizzontale ad alta velocità

1.2 utilizzo del dispositivo

Utilizzato principalmente per la raccolta di lingotti di alluminio e leghe di alluminio.

1.3 varietà e specifiche dei prodotti da segatura

● Tipo di lega: lega di alluminio della serie 1 × × × -7 × × ×

1.4 caratteristiche principali dell'unità di segatura

Minore consumo di materiale / elevata efficienza di segatura / bassi costi operativi / protezione della sicurezza a gamma completa / risparmio energetico.

1.5 Requisiti e consumo dei supporti energetici

● Condizioni dei supporti energetici

Potenza: corrente alternata a tre fasi

Tensione: AC380V ± 10%

Frequenza: 50 Hz ± 2%

● aria compressa: aria compressa industriale generale

Pressione dell'aria: 0,4 MPa ~ 0,6 MPa (il punto di accesso della sorgente d'aria dell'apparecchiatura ha un filtro di regolazione della pressione)

Traffico aereo: ≥ 3 m³/ h

Qualità dell'aria: filtrazione e asciugatura

● Requisiti dell'ambiente di funzionamento dell'apparecchiatura

Temperatura ambientale massima: 45 °C

Temperatura ambiente minima: -10 °C

Umidità relativa: < 67%

● Consumo di energia e di supporti (consumo di energia e di supporti durante il normale funzionamento dell'apparecchiatura è indicato nella tabella 2-1)

Tabella 2-1 Consumo di energia e di supporti calcolato in base alla teoria

Lo standard di esecuzione dell'attrezzatura

Condizioni tecniche generali di taglio dei metalli GB / T 9061-2006

Condizioni tecniche generali per la saldatura per taglio di metalli JB / T 9873-1999

Legno segato a nastro orizzontale Parte 2 Parametri JBT4318.2-2002

Test di precisione della parte 3 del letto segato a nastro orizzontale JBT4318.3-2002

Codice di valutazione della conformità

Condizioni tecniche generali per il sistema idraulico di taglio dei metalli JB / T10051-1999

Macchine e apparecchiature elettriche industriali, prima parte delle condizioni tecniche generali GB/T 5226.1

Protezione della sicurezza delle macchine GB 16454

Sistema elettrico GB 5226.1

Equipaggiamento Tutti i componenti e vari strumenti di vari strumenti sono tutti unità (Si); i componenti principali dell'attrezzatura includono dispositivi meccanici, elettrici ed elettronici,sono garanzie di sicurezza affidabili per prevenire danni dovuti a errori o incidenti accidentali.

Composizione del dispositivo e descrizione delle sue caratteristiche

Condizioni tecniche generali di taglio dei metalli GB / T 9061-2006

Condizioni tecniche generali per la saldatura per taglio di metalli JB / T 9873-1999

Legno segato a nastro orizzontale Parte 2 Parametri JBT4318.2-2002

Test di precisione della parte 3 del letto segato a nastro orizzontale JBT4318.3-2002

Codice di valutazione della conformità

Condizioni tecniche generali per il sistema idraulico di taglio dei metalli JB / T10051-1999

Macchine e apparecchiature elettriche industriali, prima parte delle condizioni tecniche generali GB/T 5226.1

Protezione della sicurezza delle macchine GB 16454

Sistema elettrico GB 5226.1

Equipaggiamento Tutti i componenti e vari strumenti di vari strumenti sono tutti unità (Si); i componenti principali dell'attrezzatura includono dispositivi meccanici, elettrici ed elettronici,sono garanzie di sicurezza affidabili per prevenire danni dovuti a errori o incidenti accidentali.

Composizione del dispositivo e descrizione delle sue caratteristiche

Profil di composizione dell'apparecchiatura:

L'apparecchiatura è composta da una sega a nastro da segatura, un sistema idraulico, un dispositivo lubrificante a nastro da segatura per il raffreddamento, un dispositivo di trasporto di chip, uno scudo di sicurezza, un sistema di controllo elettrico e un sistema di automazione,e simili.

3.1 Macchine per segare segate

● La sega a nastro è composta da una base, una segatura, una ruota di sega, una parte di trasmissione, un sistema di alimentazione, una parte di letto, un meccanismo di tensione del nastro, un braccio e meccanismi della ruota di guida sinistra e destra.

● Base e parte di segatura: la lama viene saldata e trattata con una lamiera di acciaio e viene trattata di nuovo al fuoco.bell' aspetto;

● Sezione della ruota della sega: è realizzata in piastra d'alluminio duro importata (7075-T61) ed è rifinita, e il cerchio è passato attraverso un sacchetto di gomma vulcanizzata.la ruota di segatura è in funzione con una correzione di equilibrio senza intoppi, girando senza intoppi e con una lunga vita.

● Sezione di trasmissione: guidata dal motore variabile Datong, dalla struttura della puleggia sincrona, la potenza viene trasmessa alla puleggia attiva e la cintura da segatura è ad alta velocità.L'efficienza della trasmissione è elevata e stabile. La velocità è di 500-2000m / min, la gamma di velocità è ampia e può essere adattata al taglio della sega di una varietà di gradi di lega di alluminio;

● Sistema di alimentazione: il sistema di alimentazione è azionato dalla pressione idraulica e la velocità di alimentazione è di 0-2 m/min, regolazione della velocità senza gradini.

● Scala di segatura: utilizza una doppia colonna di inclinazione e una struttura di scivolo lineare come orbita di sollevamento, una guida a due fili sul lato di azionamento del nastro da sega, e il lato di serraggio della fascia di serraggio adotta una guida a un solo filo.La diapositiva lineare è HGW45 / HGW35.

● Sezione letto: il tavolo letto è realizzato in HT300. Oltre a fornire un sufficiente supporto per la sega di materiale, è disponibile anche un set di pinze idrauliche per una serie di posizioni fisse,definendo così la corsa del materiale da segatura per garantire la stabilità della sega.

● Meccanismo di tensione della sega: il meccanismo di tensione della sega è azionato da un azionamento idraulico, utilizzando il manometro di pressione di connessione elettrica per visualizzare il valore della tensione e ha una protezione a banda rotta;

● Dispositivo di guida a seghe: utilizzare il gruppo sinistro e quello destro di guida a seghe.tensione di scarico superficiale carburizzata, durezza 50-55 ore, è ben resistente all'usura, e la sezione della striscia è trattata con la levigatura, garantendo la precisione della guida.che può fornire un supporto sufficiente al nastro da segatura durante la segaIl mezzo guida è montato sul braccio fisso e il braccio mobile, progettato per regolare la struttura, l'esercito fisso è progettato come un'integrale,montato sullo slider, in modo che le due colonne siano collegate sotto la base e il braccio fisso dell'armata,forma stabile struttura del telaio per fornire un supporto sufficiente per garantire che la segatura è frequentemente in declino e può ridurre le vibrazioni.

● Sistema di alimentazione completamente automatico: macchina da segatura a forma completamente automatica con letto di alimentazione, con 1 gruppo di pinze idrauliche sul letto di alimentazione, dopo l'alimentazione, il materiale di fissaggio pad,da parte del cilindro idraulico che spinge la pinza di alimentazione sulla sua funzione di alimentazione in pista e può essere alimentato più volteIl vantaggio è che il fissaggio è completamente automatico, non è necessario intervenire manualmente.

3.2 sistema idraulico

● Oggetto di manutenzione: la fascia di segatura è tesa, segata, fissata, meccanismo di alimentazione automatico.

● Caratteristiche principali:

Stazione di pompaggio indipendente, controllo centralizzato della valvola solenoide.

Oltre alla connessione del tubo, è collegato un tubo di acciaio e la perdita di pressione è ridotta in modo efficace.

● Principali parametri tecnici:

Pressione del sistema 7MPa

Pressione di lavoro 5-6 MPa

Medio di lavoro Olio idraulico anti-mollino ISO46

Temperatura di lavoro 10 ° C - 55 ° C

Modulo di raffreddamento

Rumore ≤ 80 dB

3.3 Dispositivo di lubrificazione per il raffreddamento con nastro da sega

● adozione di un dispositivo di raffreddamento aerosolico a gas.

● È costituito principalmente da serbatoi di olio, pompe d'aria, regolatori di impulsi, ugelli, valvole solenoidi e simili.

● Dopo aver azionato il dispositivo con l'aria compressa, dopo aver mescolato l'aria e l'olio di raffreddamento, spruzzare la parte dei denti di segatura della cintura di segatura, rendendo la superficie della superficie per produrre la pellicola di olio,distribuire rapidamente il calore generato durante il taglio, garantendo così un'elevata efficienza e un'elevata precisione della superficie.

2 Caratteristiche: spruzzo uniforme, buon effetto di raffreddamento, miglioramento delle prestazioni della sega

Migliorare la vita utile della lama della sega

Migliorare la liscezza della superficie di segatura

Ridurre l'usura del sistema di chip

L'olio di raffreddamento è un estratto vegetale, non tossico e innocuo

3.4 dispositivo di trasporto di chip

● L'interno della sega usa uno slider per prendere l'alluminio e scorrere verso l'ascensore.

● L'area di segatura è guidata e protetta da lamiere di metallo, e l'alluminio tagliato dalle seghe viene inserito nel

3.5 Protezione della sicurezza

● Protezione integrale, prevenzione dell'inquinamento da schiocco di elicotteri in alluminio e nebbia di olio.

● C'è una porta di manutenzione prima e dopo lo scudo, che è conveniente per la manutenzione quotidiana e la sostituzione della cintura di sega.la porta apre tutte le sorgenti di alimentazione di uscita PLCAllo stesso tempo, il segnale di allarme viene visualizzato sullo schermo touch e corrisponde al relativo interruttore.

3.6 Sistema di controllo elettrico e di automazione

● Armadio elettrico a terra, carico indipendente e pulsante di conferma di arresto immediato

● Potenza della cabina di controllo AC: 380V / 50Hz 3 fasi 4 linee DC: 24V

● Utilizzando un controllore programmabile (PLC) per eseguire il controllo del processo e un'interfaccia umana programmabile (HMI) per l'input dei parametri del processo di produzione, l'interfaccia uomo-macchina ha impostazioni di parametri,visualizzazione dei dati, protezione dei dati importanti con password, allarme di guasto, visualizzazione di guasto, diagnosi dei problemi.

● Il dispositivo ha funzioni di controllo manuale e automatico.

● Il pulsante del disco di funzionamento del dispositivo utilizza un pulsante Schneider, impermeabile, impermeabile alla polvere, tranne che vi sono istruzioni simboliche ed è visualizzato a colori.

● Porta di comunicazione riservata.

● Disegno di separazione con scatola di controllo elettrica (impermeabile)

7.5 Ambiente di lavoro delle attrezzature: richiede la stabilità a lungo termine delle macchine utensili nei seguenti ambienti di lavoro.

7.5.1 Potenza: AC380V ± 10%, 50 Hz ± 1 Hz.

7.5.2 Temperatura ambiente: 5 ~ 40 °C.

7.5.3 Umidità relativa: < 85%.

7.5.4 Pressione dell'aria compressa: 0,5 - 0,8 MPa.

7.6 sicurezza dell'attrezzatura

7.17.1 L'apparecchiatura deve essere munita di dispositivi di protezione da sovraccarico, dispositivi di protezione individuale e pulsanti di spegnimento di emergenza.

7.17.2 L'apparecchiatura deve essere disponibile per più di 16 ore senza guasti.
