Lame a nastro economizzarici d'energia di CNC che tagliano la lega di alluminio 500-2000m/min

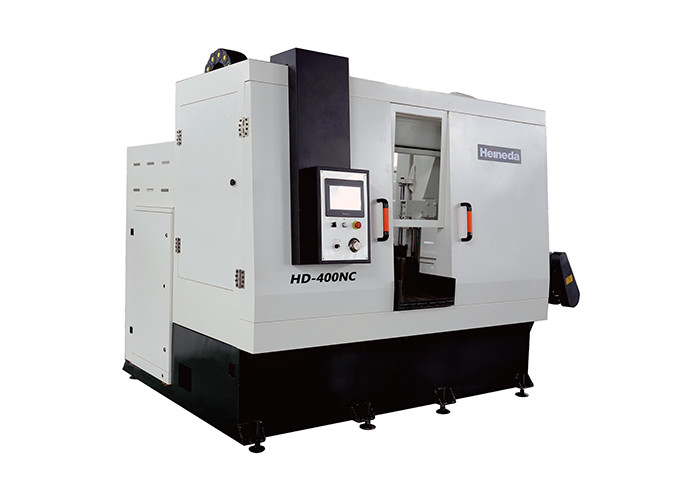

Lega di alluminio orizzontale ad alta velocità di taglio di macchina della lama a nastro di HD-400NC

Descrizione di prodotto

Questa macchina può ha visto i vari tondini di alluminio della lega di alluminio e dei lingotti. Presenta i vantaggi dell'alta velocità, dell'alta efficienza ed alto del pezzo in lavorazione taglienti l'accuratezza.

Il servo d'alimentazione del morsetto meccanismo di lunghezza stabilita è composto di acciaio della sezione e di piatto medio saldati, temperati e sabbiati ed allora lavorati e montati. Tipo morsetto idraulico concentrante sincrono bidirezionale della pagina, che può premere fino a 380 in coni retinici rotondi ed adotta la barretta bidirezionale della vite. il motore di /Hydraulic per raggiungere concentrarsi e la pressione dell'azione, l'alimentazione e l'incollatura è completato dal servo motore dell'ingranaggio/vite lineare del gruppo/palla delle rotaie di scorrimento ed ha le funzioni dell'inizio lento e della fermata lenta ed il colpo massimo.

Sistema dell'alimentazione dell'ascensore dell'arco della sega il servo è composto di servo motore dell'ingranaggio 2.0kw, di meccanismo della guida della doppio colonna, di rotaie di scorrimento lineari/cursore/vite della palla e di cilindro ausiliario dell'ascensore idraulico.

La ruota della guida della cinghia della sega adotta superiore e gli insiemi più bassi dei rulli di precisione della guida e dell'acciaio di tungsteno destri e sinistri hanno visto la ruota della protezione. Può raggiungere 55HRC, con alta resistenza all'usura della guida e la ruota appoggiante dell'acciaio di tungsteno ha visto pricipalmente sopporta la resistenza durante il processo segante e la superficie di contatto della cinghia segante è uniforme quando corre all'alta velocità.

Parametri tecnici principali di attrezzatura

●Abilità segante massima: 400 (millimetro)

400x400

●Diametro di Sawlers: giro 2 (millimetro) di φ700 x

●Velocità di sega: 500 ~ 2000 m./min (velocità variabile di frequenza)

●Velocità di avanzamento di Sawdow: 100 ~ 2000mm/min (ha regolato secondo i materiali e le specifiche seganti)

●Dimensione millimetro del nastro della sega: 7050L × 1.1t del × 34W (la lega dura ha visto)

●Taglio dello spessore millimetro: ≤ 2

●Prenda il pendio: ° ≤0.5

●Accuratezza di riparazione millimetro di lunghezza: ± 1

●Segare non è pianamente millimetro: <>

●Vita m2 della striscia della sega: 50-150

●Μm di rugosità di superficie della sega: ≤ 50

●Taglio dei cm2/min di tasso: 500 ~ 1500 (tagliando l'unità di efficienza, tagliente sezione trasversale nei limiti di tempo dell'unità)

●Indice di rumore: ≤ 85dB

●Tipo del nastro della sega: singolo tenditore idraulico di menzogne/rilassamento

●Modo di inserzione: azionamento idraulico

Altezza al suolo di lavoro di paragrafo: 770mm

●Sicurezza:

La cinghia rotta è pressione di tensione che percepisce e la pressione è anormale, il dispositivo pneumatico del freno idraulico, il viaggio della sega ferma la rotazione.

Il bullfin è adottato dalla protezione corrente di sovraccarico.

Il braccio della cinghia della sega ha una funzione della protezione di collisione.

1,1 nome dell'attrezzatura

Unità segante di zigza orizzontale ad alta velocità della barretta del giro di HD-400NC

un uso di 1,2 dispositivi

Pricipalmente usato per il raccolto dei lingotti e della lega di alluminio di alluminio.

una varietà segante e le specifiche di 1,3 prodotti

●Tipo della lega: 1 lega di alluminio di serie del ××× del ××× -7

1,5 caratteristiche principali dell'unità segante

Consumo materiale più di meno/livello segante di efficienza/costi di gestione in basso/gamma completa protezione di sicurezza/risparmio energetico. Protezione dell'ambiente

1,6 requisiti e consumo di media di energia

●Termini di media di energia

Potere: corrente alternata trifase

Tensione: ± 10% di AC380V

Frequenza: 50Hz ± 2%

●Aria compressa: Aria compressa industriale generale

Pressione d'aria: 0,4 MPa ~ 0,6 MPa (punto di accesso di fonte di aria dell'attrezzatura stesso ha filtro regolante la pressione)

Traffico aereo: ≥ 3 m.³/h

Qualità dell'aria: Filtrazione e essiccazione

●Requisiti dell'ambiente di operazione dell'attrezzatura

Il più alta temperatura ambiente: 45 ° C

Temperatura ambiente minima: -10 ° C

Umidità relativa: <67>

●Consumo di media e di energia (consumo di energia e di media durante l'impiego di attrezzature normale è indicato in tabella 2-1)

Energia della tabella 2-1 e consumo di media calcolato dalla teoria

La norma di esecuzione dell'attrezzatura

Stati tecnici generali per il taglio di metalli GB/T 9061-2006

Termini tecnici generali per JB di saldatura per il taglio di metalli/T 9873-1999

Parametri orizzontali JBT4318.2-2002 della parte 2 del letto della sega del nastro

Prova di accuratezza orizzontale della parte 3 del letto della sega del nastro JBT4318.3-2002

Stati tecnici orizzontali JBT4318.4-2002 della parte 4 del letto della sega del nastro

Termini tecnici generali per il circuito idraulico per il taglio di metalli JB/T10051-1999

Macchinario industriale e materiale elettrico, la prima parte degli stati tecnici generali GB/T 5226,1

Protezione GB 16454 di sicurezza della macchina

Sistema elettrico GB 5226,1

L'attrezzatura tutti i componenti e vari strumenti di vari strumenti è tutte le unità delle unità (si); le componenti principali dell'attrezzatura includono meccanico, elettrico e gli apparecchi elettronici, sono garanzie affidabili di sicurezza per prevenire danni to gli errori o gli incidenti accidentali.
