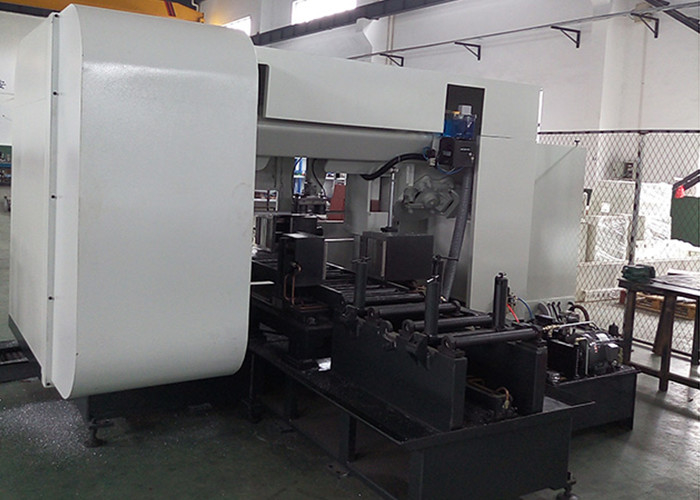

Struttura HD-400NC della colonna delle lame a nastro di CNC del tondino della lega di alluminio doppia

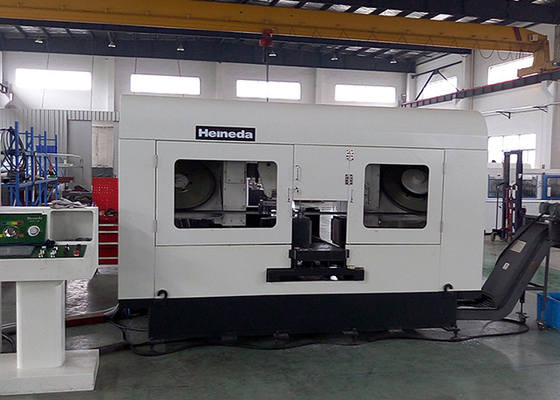

Macchina segante orizzontale ad alta velocità del tondino della lega di alluminio di HD-400NC

Protezione di sicurezza

La percezione di limite di viaggio del cilindro di tensione è usata per rottura della cinghia. La riduzione di velocità di conversione di frequenza istantanea, interruzione di corrente, ha visto girare di arresto della puleggia, apertura della copertura ed arresto e funzione anormale dell'allarme dell'esposizione del sistema.

Caratteristiche di prestazione della macchina utensile
1. Questa macchina può ha visto i vari tondini di alluminio della lega di alluminio e dei lingotti. Presenta i vantaggi dell'alta velocità, dell'alta efficienza ed alto del pezzo in lavorazione taglienti l'accuratezza.

2. Presenta gli ovvi vantaggi quali il funzionamento e manutenzione conveniente, la prestazione affidabile, risparmio energetico e risparmio materiale ed è ampiamente usato nelle industrie di fabbricazione e di manutenzione del macchinario.

3. struttura della Doppio colonna per assicurare segare stabile ed affidabile guidante di accuratezza.

4. Le mandibole sono premute idraulicamente, che è conveniente per la pressione dei materiali, adatto a tagliare i materiali della muffa.

5. Il meccanismo di trasmissione della macchina di segatrice a nastro è precisamente equilibrato e corretto per ridurre la vibrazione per assicurarsi che la cinghia della sega non sia facile da rompere e tirare i denti.

1,1 nome dell'attrezzatura

Unità segante di zigza orizzontale ad alta velocità della barretta del giro di HD-400NC

un uso di 1,2 dispositivi

Pricipalmente usato per il raccolto dei lingotti e della lega di alluminio di alluminio.

una varietà segante e le specifiche di 1,3 prodotti

●Tipo della lega: 1 lega di alluminio di serie del ××× del ××× -7

1,4 caratteristiche principali dell'unità segante

Consumo materiale più di meno/livello segante di efficienza/costi di gestione in basso/gamma completa protezione di sicurezza/risparmio energetico. Protezione dell'ambiente

1,5 requisiti e consumo di media di energia

●Termini di media di energia

Potere: corrente alternata trifase

Tensione: ± 10% di AC380V

Frequenza: 50Hz ± 2%

●Aria compressa: Aria compressa industriale generale

Pressione d'aria: 0,4 MPa ~ 0,6 MPa (punto di accesso di fonte di aria dell'attrezzatura stesso ha filtro regolante la pressione)

Traffico aereo: ≥ 3 m.³/h

Qualità dell'aria: Filtrazione e essiccazione

●Requisiti dell'ambiente di operazione dell'attrezzatura

Il più alta temperatura ambiente: 45 ° C

Temperatura ambiente minima: -10 ° C

Umidità relativa: <67>

●Consumo di media e di energia (consumo di energia e di media durante l'impiego di attrezzature normale è indicato in tabella 2-1)

Energia della tabella 2-1 e consumo di media calcolato dalla teoria

Numero di serie	Descrizione di progetto	unità	consumo	uso	Nota
1	Elettricità	KWH	40	Alimentazione elettrica	CA 380V 50Hz
2	Aria compressa	M3 / h	3	Sega con il raffreddamento angolare e lo spezzettamento di alluminio	Aria compressa generalmente
3	Olio di raffreddamento	ML/H	40	Raffreddamento del nastro della sega	olio di raffreddamento del Accu-lubrificante

La norma di esecuzione dell'attrezzatura

Stati tecnici generali per il taglio di metalli GB/T 9061-2006

Termini tecnici generali per JB di saldatura per il taglio di metalli/T 9873-1999

Parametri orizzontali JBT4318.2-2002 della parte 2 del letto della sega del nastro

Prova di accuratezza orizzontale della parte 3 del letto della sega del nastro JBT4318.3-2002

Stati tecnici orizzontali JBT4318.4-2002 della parte 4 del letto della sega del nastro

Termini tecnici generali per il circuito idraulico per il taglio di metalli JB/T10051-1999

Macchinario industriale e materiale elettrico, la prima parte degli stati tecnici generali GB/T 5226,1

Protezione GB 16454 di sicurezza della macchina

Sistema elettrico GB 5226,1

L'attrezzatura tutti i componenti e vari strumenti di vari strumenti è tutte le unità delle unità (si); le componenti principali dell'attrezzatura includono meccanico, elettrico e gli apparecchi elettronici, sono garanzie affidabili di sicurezza per prevenire danni to gli errori o gli incidenti accidentali.

Composizione nel dispositivo e descrizione caratteristica

Stati tecnici generali per il taglio di metalli GB/T 9061-2006

Termini tecnici generali per JB di saldatura per il taglio di metalli/T 9873-1999

Parametri orizzontali JBT4318.2-2002 della parte 2 del letto della sega del nastro

Prova di accuratezza orizzontale della parte 3 del letto della sega del nastro JBT4318.3-2002

Stati tecnici orizzontali JBT4318.4-2002 della parte 4 del letto della sega del nastro

Termini tecnici generali per il circuito idraulico per il taglio di metalli JB/T10051-1999

Macchinario industriale e materiale elettrico, la prima parte degli stati tecnici generali GB/T 5226,1

Protezione GB 16454 di sicurezza della macchina

Sistema elettrico GB 5226,1

L'attrezzatura tutti i componenti e vari strumenti di vari strumenti è tutte le unità delle unità (si); le componenti principali dell'attrezzatura includono meccanico, elettrico e gli apparecchi elettronici, sono garanzie affidabili di sicurezza per prevenire danni to gli errori o gli incidenti accidentali.

Composizione nel dispositivo e descrizione caratteristica

Profilo di composizione nell'attrezzatura:

L'attrezzatura è composta di nastro segante ha visto, circuito idraulico, un nastro della sega che si raffreddano lubrificando il dispositivo, un chip che trasportano il dispositivo, uno schermo della sicurezza, un sistema di controllo di automazione ed elettrico, e simili.

3,1 macchina segata della sega

●La sega di cinghia è composta di base, segare, di ruota della sega, una parte della trasmissione, un sistema dell'alimentazione, una parte del letto, un meccanismo di tensionamento del nastro, un braccio ed a destra e a sinistra guidare i meccanismi della ruota.

●Base e parte segante: La lama è saldata e trattata con una lamiera di acciaio ed è trattata di nuovo al fuoco. Trattamento sabbiante di superficie, precisione che lavora, buona progettazione della struttura, bello aspetto;

●Sezione della ruota della sega: È fatta del piatto di alluminio duro importato (7075-T61) ed è finita e l'orlo è passato attraverso una borsa ha vulcanizzato di gomma. Può ridurre il rumore dell'operazione; la ruota della sega sta correndo uniformemente con una correzione di equilibrio, girando uniformemente e la lunga vita.

●Sezione della trasmissione: Guidato dal motore variabile di Datong, dalla struttura sincrona della puleggia, il potere è trasmesso alla puleggia attiva e la cinghia della sega è l'operazione ad alta velocità. L'efficienza della trasmissione è alta e stabile. La velocità è 500-2000m/min, la gamma della velocità è vasta e può adattarsi al taglio della sega di vari gradi della lega di alluminio;

●Sistema dell'alimentazione: Il sistema dell'alimentazione è determinato da pressione idraulica e la velocità di avanzamento è 0-2 la m./min, regolamento stepless della velocità.

●Sawdow aumenta: la colonna di inclinazione del doppio di uso e la struttura lineare dello scorrevole come un'orbita di sollevamento, un orientamento due-incagliato dal lato dell'unità a nastro della sega e la banda della sega che stringe il lato adotta una guida del unico filo. Lo scorrevole lineare è HGW45/HGW35.

●Sezione del letto: La tavola del letto è fatta di HT300. Oltre a fornire il supporto sufficiente per la sega materiale, c'è inoltre un insieme dei morsetti idraulici per un insieme delle posizioni fisse, quindi definente il colpo materiale segante per assicurarsi che segare sia stabile.

●Meccanismo di tensionamento della sega: Il meccanismo di tensionamento della sega è determinato dall'azionamento idraulico, facendo uso del manometro elettrico del collegamento per visualizzare il valore di tensione e per avere una protezione rotta della banda;

●Dispositivo di guida di Sawband: Usi il gruppo destro e sinistro di guida del sawband. Ogni gruppo di guida che la ruota ha attaccato 4 rulli di guida regolabili, il materiale della ruota è fatto dell'acciaio per costruzioni edili della lega (15CrMo), l'estinzione carburata di superficie, hrc di durezza 50-55, è bene resistente all'uso e la sezione della striscia è trattata con la molatura, assicurando l'accuratezza della guida inoltre, c'è un anello d'acciaio del tungsteno nella parte posteriore della sega, che può fornire il supporto sufficiente al nastro della sega durante segare e può ridurre l'efficacia della vibrazione del nastro della sega. La guida significa è montata sul braccio fisso e la testina mobile, destinata per regolare la struttura, l'esercito fisso è progettata come totalità, montata sul cursore, di modo che le 2 colonne sono collegate sotto la base ed il braccio fisso dell'esercito, struttura stabile della pagina della forma per fornire il supporto sufficiente per assicurarsi che segare frequentemente stia diminuendo e possa ridurre la vibrazione.

●Sistema d'alimentazione completamente automatico: La macchina segante della forma completamente automatica con il letto d'alimentazione, con 1 gruppo di morsetti idraulici sul letto d'alimentazione, dopo l'alimentazione, il cuscinetto che preme il materiale, dal cilindro idraulico che guida il morsetto dell'alimentazione sulla sua funzione di alimentazione della pista e può essere alimentata i periodi multipli. Il vantaggio è che la riparazione completamente automatica è incontrollata, nessun'esigenza di intervento manuale. ± difettoso di accuratezza 1 millimetro.

circuito idraulico 3,2

●Oggetto di servizio: La banda della sega è sottoposta a tensione, segante in, premendo, meccanismo di alimentazione automatico.

●Caratteristiche principali:

Stazione di servizio indipendente, controllo centralizzato dell'elettrovalvola a solenoide.

Oltre al collegamento del tubo flessibile, il tubo d'acciaio è collegato e la perdita di pressione efficacemente è ridotta.

●Parametri tecnici principali:

Pressione di sistema 7MPa

Pressione di esercizio 5-6MPa

Olio idraulico medio del anti-mulino ISO46 di funzionamento

Lavori il ° C del ° la C -55 della temperatura 10

Dispositivo di raffreddamento di raffreddamento del vento di modo

Rumore ≤80dB

3,3 dispositivo di raffreddamento di lubrificazione del nastro della sega

●Adozione di un dispositivo di raffreddamento aerosolic gas tipo.

●Pricipalmente è composto di serbatoi dell'olio, pompe di aria, regolatori di impulso, ugelli, elettrovalvole a solenoide, e simili.

●Dopo che il dispositivo è determinato dall'aria compressa, dopo la mescolanza dell'aria ed il raffreddamento dell'olio, spruzzando la parte del dente di sega della cinghia della sega, facendo la superficie della superficie per produrre il film di olio, per distribuire rapidamente il calore generato durante il taglio, quindi assicurando l'alta efficienza e l'alta precisione di superficie.

2 caratteristiche: lo spruzzo uniforme, buon effetto di raffreddamento, migliora ha visto la prestazione

Migliori la durata utile della lama per sega

Migliori la scorrevolezza della superficie segante

Riduca l'usura del sistema del chip

L'olio di raffreddamento è un'estrazione della pianta, non tossico ed inoffensivo

chip 3,4 che trasporta dispositivo

●L'interno della macchina segante utilizza un cursore per prendere l'alluminio e fare scorrere fuori all'ascensore.

●L'area segante usa l'orientamento e la protezione della lamiera sottile ed il di alluminio tagliato delle seghe è presentato a

3,5 protezione di sicurezza

●La protezione integrale, impedisce i selettori rotanti di alluminio e l'inquinamento della spruzzata della foschia dell'olio.

●C'è una porta di manutenzione prima e dopo lo schermo, che è conveniente per manutenzione e la sostituzione quotidiane della cinghia della sega. Tutti i commutatori di limite del montaggio della porta di manutenzione, la porta apre tutti i rifornimenti potenza di uscita dello SpA. Allo stesso tempo, il segnale di allarme è visualizzato sul touch screen e sulla corrispondenza al commutatore corrispondente.

3,6 sistema di controllo di automazione ed elettrico

●gabinetto di controllo elettrico Pavimento-stante, carico indipendente e bottone immediato di conferma di arresto

●CA di potere del gabinetto di controllo: 380V/50Hz 4 linea trifase CC: 24V

●Facendo uso del regolatore programmabile (SpA) per eseguire il controllo dei processi e l'interfaccia umana programmabile (HMI) per l'input di parametro del processo di produzione, l'interfaccia uomo/macchina ha regolazioni di parametro, il pannello dati, la protezione di parola d'ordine importante di dati, l'allarme dell'errore, l'esposizione dell'errore, caratteristiche di diagnosi di difficoltà.

●Il dispositivo ha funzioni di controllo manuale ed automatico.

●Il bottone di funzionamento del disco del dispositivo utilizza un bottone di Schneider, impermeabile, antipolvere, salvo che c'è le istruzioni simboliche e visualizzato a colori.

●Porta di comunicazione riservata del computer.

●Progettazione di separazione con il gruppo di regolazione elettrico (impermeabile)

7,5 luogo di lavoro dell'attrezzatura: Richiede le macchine utensili per la stabilità a lungo termine nel seguente luogo di lavoro.

7.5.1 potere: ± 10%, di AC380V ± 50Hz 1 hertz.

7.5.2 temperatura ambiente: 5 ~ 40 ° C.

7.5.3 umidità relativa: <85>

7.5.4 pressione dell'aria compressa: 0,5 ~ 0,8 MPa.

sicurezza dell'attrezzatura 7,6

7.17.1 l'attrezzatura dovrebbe avere la protezione di sovraccarico, i dispositivi di protezione personali e bottoni di arresto di emergenza.

7.17.2 l'attrezzatura dovrebbe essere disponibile per più di 16 ore senza guasto.

Esposizione del prodotto

Dettagli d'imballaggio
Spuma l'interno, film plastico fuori, scatola di legno è facoltativo.

Quantità (insiemi)	1 - 1	2-5	>5
Est. Tempo (giorni)	15	30	Per essere negoziato
