Macchina segante 4000r/min di CNC di alta precisione di HEINEDA per il piatto di alluminio

Macchina segante del piatto di alluminio di taglio HL-12BNC di alta precisione

Descrizione

La tagliatrice di alluminio del piatto, il sistema di asse, taglio automatico di CNC, può realizzare il taglio automatico ed il taglio, può essere personalizzato secondo i requisiti complessi

• Le caratteristiche d'alimentazione sospese dell'artiglio del morsetto come pressione d'aria che guida e che preme.
• Il driver del meccanismo di alimentazione è nella struttura del andrack dell'ingranaggio + del servomotore.
• Il fondamento segante è elevato da potenza idraulica; il sawingblade ascendente del heightof setupaccording allo spessore del piatto.

Modello: Macchina segante del piatto di alluminio del computer di HL-12BNC

▲L'HL rappresenta il modello della macchina segante del piatto di alluminio in Heineda.

▲12 rappresentano la dimensione della macchina segante del piatto di alluminio, 12 possono essere 3800 segato millimetro.

▲BNC rappresenta questa macchina segante del piatto di alluminio per il modello completamente automatico.

Caratteristiche tecniche e parametri

Caratteristiche meccaniche

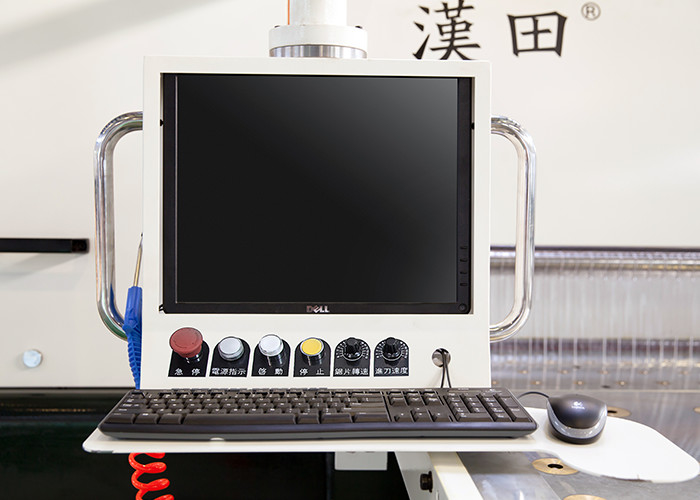

▲schermo stile tocco di operazione:

1. Schermo a 10 pollici di operazione di tocco.

2. Alternativamente, le diversità dei banchi da lavoro possono essere messe, che è conveniente per la consegna.

3. Funzione d'entrata della guida.

4. Funzione di auto-rilevazione dell'errore.

▲Sedile della clip del lavoro:

1. La ferrovia lata due del letto del morsetto del lavoro è composta di trave di acciaio di saldatura e l'ingranaggio e l'azionamento della zattera sono placcati con un ingranaggio e un azionamento di fila del dente mentre placcare una ferrovia dura del cromo e l'altro lato ed il righello magnetico raggiunge un grado preciso nel doppio rapporto. Con riduzione e 2 chilowatt di precisione quotidiana del servomotore ed azionamento veloce che posiziona, la velocità massima raggiunge 6 metri al minuto.

▲Struttura del fascio di pressione:

1. Adotti la struttura del fascio di pressione, la striscia integrale dell'ingranaggio ed il cilindro corrispondenti, uniformemente determini il fascio di rotolamento e la pressione si distribuisce uniformemente da entrambi i lati della linea centrale tagliata e la striscia è installata in fondo al fascio di pressione per evitare la stampa, preme la superficie del lavoro nocivo, assicurando la qualità di taglio di precisione.

▲ha visto:

1. Adotti la tomaia ed abbassi le rotaie di scorrimento lineari parallele, efficacemente per ridurre il collegamento del movimento segante, per migliorare la scorrevolezza del movimento enorme e efficacemente per ridurre l'agitazione dello spostamento del movimento per raggiungere la migliore linea di taglio accuratezza.

2. La conduttura ha visto il motore 20HP (15 chilowatt), il motorino gigante utilizza un motore variabile di frequenza 2HP (1,5 chilowatt) con l'azionamento di fila del dente del riduttore di velocità e di ingranaggio di precisione, la sega principale con il cilindro dell'olio, in modo dalla sega è più potente, evitando il comando a catena che tradizionale il camion ha visto, la spremuta, ecc. ha generato.

3. Segare tagliando il posizionamento può cominciare potare dalla larghezza di programma che pubblica le regolazioni.

4. Un giunto quadrato del carro armato è disposto nell'ambito del segare e ci sono due lati del film per coprirsi, estendere all'estremità del taglio, per assicurare il carro armato della polvere raggiungono il più alta polvere effetto collettivo.

5. I tagli seganti del colpo fino a 6 metri per minuto e la parte posteriore raggiunge 7 metri al minuto e l'altezza del lavoro non è regolato dalla manopola del pannello e velocità tagliente possono essere cambiati ai tempi del taglio. Gli utenti possono regolare i loro requisiti di preferenza differenti dalla loro propria natura.

▲Tabella principale:

Il foglio di lavoro principale è inoltre una tavola di galleggiamento. Il tamburo di rame dell'aria è disposto sul pannello della placcatura di cromo colloidale. Quando la durevolezza è migliorata, l'efficienza del lavoro dei lavoratori inoltre è migliorata.

▲Artigli d'attraversamento:

1. Numero della configurazione standard delle clip del lavoro: 12 clip di sostegno.

2. Ogni inceppamento è fornito di cilindro con un metodo della leva e quando è tirato l'oggetto di lavoro, è possibile assicurarsi che il materiale del lavoro premi lo strato.

▲antipolvere

I pezzi antipolvere segmentali usano gli strati di plastica trasparenti che possono efficacemente inibire lo scarico della polvere e possono raggiungere la protezione della sicurezza.

▲Configurazione elettronica del gruppo di regolazione:

1. Tutte le componenti elettroniche sono acquistate in Taiwan.

2. Il servomotore ed il servo azionamento sono Panasonic giapponese.

3. L'invertitore è il Waritatten inglese di Taiwan.

4. Le componenti elettroniche non hanno bisogno del sistema di raffreddamento affatto, per le componenti elettroniche popolari, possono acquistare la sostituzione sul mercato senza preoccuparsi per l'invasione della polvere, finchè è pulita regolarmente.

▲Alimentazione elettrica:

1. L'alimentazione elettrica è un rifornimento trifase per l'industriale, con una tensione di 380V/50Hz.

▲alimentazione di aria compressa:

pressione d'aria 1.Use a 5 ~ 6 chilogrammi/cm

▲polveroso:

1. Il fornitore fornisce un sistema di tandem della ruspa spianatrice e simultaneamente è installato sul posto con la macchina segante per assicurare i chip.

2. ▲Attrezzatura standard:

1. Solden la lama per sega: il carburo la lama per sega (speciale di alluminio del piatto).

2. Workclip: 12.

3. Materiale di base di galleggiamento: 1520mm x 500mm x 3.

4. La cassetta portautensili contiene uno strumento 1 gruppo.

5. Il motore principale della sega è sistemato nella macchina.

I pezzi di ricambio

Occupazione del pavimento

Lista e materiali di consumo facili parziali meccanici di perdita di HL-12BNC

HL-12BNC ha controllato elettronicamente la parte della lista e dei materiali di consumo facili di perdita

Perché scelgaci?
Siamo produttore professionista del macchinario, noi forniremo le macchine di buona qualità. Organizziamo l'addestramento dell'operazione e del supporto tecnico.
Abbiamo un sistema completo di servizio di assistenza al cliente nel corso del per mezzo delle macchine.

FAQ

Q: Siete produttore?
: Sì, abbiamo nostra propria fabbrica e promettiamo le vendite dirette ad un prezzo competitivo. Benvenuto per visitare in qualunque momento la nostra fabbrica.

Q: Posso ottenere una macchina secondo i miei propri requisiti?
: Sure.We accettano l'OEM ed il ODM.

Q: Ciò è la prima volta uso questo genere di macchina, è facile funziona?
: C'è video della guida che mostra come usare la macchina ed il libro di istruzione inglese per inviare voi con la macchina. Se c'è ancora abbia tutta la domanda, noi fornirà la guida libera di professinal per voi finché non potreste utilizzare bene la macchina.

Se non avete trovato la macchina che abbiate bisogno di, non esiti a contattarci anche. Faremo il più bene per dargli il migliore suggerimento.
