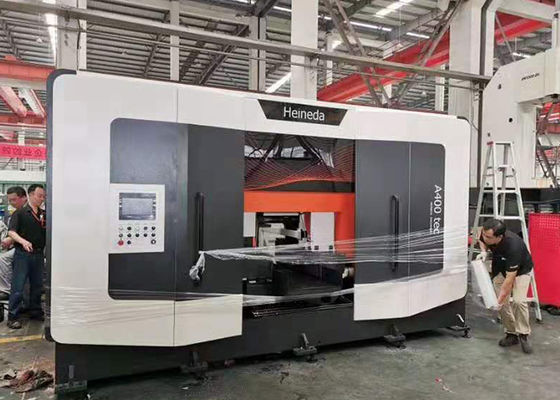

La A-400tec è una sega a nastro orizzontale completamente automatica ad alta velocità, specificamente progettata per segare lingotti (barre) tondi di alluminio e altri metalli non ferrosi. È adatta per la lavorazione di grandi volumi di materiale nei settori aerospaziale, automobilistico, degli stampi e dell'estrusione.
Questo modello è dotato di funzioni automatiche di alimentazione, impostazione della lunghezza e taglio, ottenendo prestazioni di taglio stabili e ad alta velocità in ambienti di produzione continua, rendendolo particolarmente adatto per aziende con produzione su larga scala.
|
Categoria
|
Parametro
|
Dati Tecnici
|
|
Specifiche Materiali
|
Tipo di Lega
|
Alluminio e Lega di Alluminio (1XXX–7XXX)
|
|
Specifiche Prodotto
|
Diametro Barra
|
Φ80–Φ430 mm
|
|
Lunghezza Prodotto
|
Lunghezza del Prodotto
|
5mm–700mm
|
|
Dati Prestazioni
|
Capacità di Taglio
|
430mm
|
|
|
Velocità del Nastro Trasportatore
|
500–2500 m/min
|
|
|
Velocità di Avanamento del Taglio
|
100–1000 mm/min (regolabile)
|
|
|
Precisione della Lunghezza
|
±0.3mm
|
Dimensioni e Ingombro dell'Attrezzatura
Unità Principale di Taglio: Lunghezza corpo principale circa 4,5 m, larghezza circa 2,5 m (soggetto al disegno delle fondazioni).
Spazio di Installazione: Dovrebbe essere riservato uno spazio di almeno 1,0 m per il funzionamento e la manutenzione intorno all'attrezzatura per l'ispezione, la pulizia e il passaggio sicuro.
Le dimensioni sopra indicate sono solo per la valutazione dello spazio di fabbrica; le dimensioni finali di installazione si baseranno sul disegno del layout delle fondazioni confermato da entrambe le parti.
|
Articolo
|
Descrizione
|
|
Macchina di Taglio Principale
|
Capacità di taglio di 400 mm, alimentazione automatica, dimensioni fisse e sistema di taglio integrato.
|
|
Sistema Idraulico
|
La stazione idraulica indipendente fornisce potenza al meccanismo di tensionamento della cinghia e ai componenti idraulici.
|
|
Sistema di Raffreddamento e Lubrificazione della Cinghia
|
Utilizza un sistema di raffreddamento ad aria secca per il raffreddamento e la lubrificazione dell'area di contatto della cinghia.
|
|
Sistema Elettrico e di Controllo Automatico
|
Composto da un PLC, un quadro di controllo e un'interfaccia uomo-macchina per il controllo dell'attrezzatura e la visualizzazione dello stato.
|
|
Sistema di Raccolta Trucioli
|
Utilizza un sistema di raccolta pneumatico per raccogliere i trucioli metallici generati durante il processo di taglio.
|
Il processo operativo è il seguente:
- Fase di Alimentazione: Le materie prime vengono alimentate manualmente nell'area del nastro trasportatore a rulli di alimentazione. Il dispositivo di bloccaggio laterale blocca automaticamente il materiale e lo spinge verso il taglio della sega.
- Taglio della Testa: La lunghezza della testa viene misurata manualmente e tagliata. Dopo il taglio, la testa viene rimossa e inizia il taglio automatico del prodotto finito.
- Fase di Posizionamento: Il meccanismo di impostazione della lunghezza spinge il pezzo nella posizione di lunghezza impostata e il sistema servo completa il posizionamento preciso.
- Fase di Bloccaggio: I dispositivi di bloccaggio pre-taglio e post-taglio operano simultaneamente per premere stabilmente il pezzo.
- Fase di Taglio: Il telaio della sega scende alla velocità di avanzamento impostata e la sega a nastro funziona ad alta velocità per completare il taglio.
- Fase di Ritiro: Il morsetto pre-taglio si ritrae leggermente, il telaio della sega si muove verso l'alto per tornare alla posizione originale e il sistema di raffreddamento della lama della sega spruzza continuamente nebbia per raffreddare il materiale.
- Fase di Scarico: I prodotti finiti e gli scarti vengono gestiti manualmente per le operazioni successive.
- Fase di Ciclo: Il sistema determina automaticamente il numero di tagli e la lunghezza del materiale rimanente, e continua al ciclo successivo.
Il prodotto finito opera continuamente e automaticamente durante il processo di taglio, senza richiedere alcun intervento manuale.
Perché Sceglierci?
HEINEDA è un'azienda leader nel settore nazionale, riconosciuta per il suo team di ricerca e sviluppo avanzato, maturo e indipendente. Offriamo una vasta gamma di configurazioni di sistema, da macchine standalone a linee di produzione completamente integrate, inclusi processi di stoccaggio automatizzato, segatura di billette, alesatura e pelatura sia per materiali in alluminio che ferrosi. La nostra stretta collaborazione con le migliori aziende a livello globale garantisce che forniamo soluzioni ben bilanciate e precisamente personalizzate, comprovate in applicazioni industriali a lungo termine.
Introduzione al Prodotto
Servizio Tecnico e Garanzia
- Il venditore fornisce supporto tecnico a vita per le attrezzature contrattualizzate.
- Il periodo di garanzia del prodotto è di 12 mesi dalla data di accettazione e consegna.
- Durante il periodo di garanzia, se vengono riscontrati problemi di qualità (i tempi specifici per le regioni al di fuori della Cina continentale devono essere negoziati): Risposta entro 24 ore, invio di personale in loco entro 48 ore; il personale di assistenza non lascerà il sito fino alla risoluzione del guasto; i guasti delle attrezzature saranno risolti entro 7 giorni dall'arrivo.
- Oltre il periodo di garanzia, il venditore fornisce pezzi di ricambio e supporto tecnico a lungo termine, e fornisce parti di consumo al prezzo di costo.
