Dettagli:
Termini di pagamento e spedizione:
|
| Modo: | VH500 | Capacità segante: | Altezza della gola: 400mm, profondità della gola: 580mm |
|---|---|---|---|
| Motore idraulico: | 0,75 chilowatt (Taiwan) | Motore della banda della sega: | 11KW TECO |
| Metodo di tensionamento della cinghia della sega: | Sottoporre a tensione automatico idraulico | Verticalità della sega: | ≤0.5mm |
| Evidenziare: | seghe a fascia verticale a CNC heineda,seghe a fascia verticale CNC ad alte prestazioni,profondità della gola 580 mm seghe a fascia verticale |
||
VH500 Alta velocità Verticale a fascia seghe macchina seghe Gola profondità 580mm
Composizione e caratteristiche delle apparecchiature
La sega a nastro è composta principalmente da un telaio, una base, una ruota di sega, una parte di trasmissione, un gruppo di ruote guida a cinghia, un trasportatore di rifiuti, un sistema idraulico e un sistema di controllo elettrico.

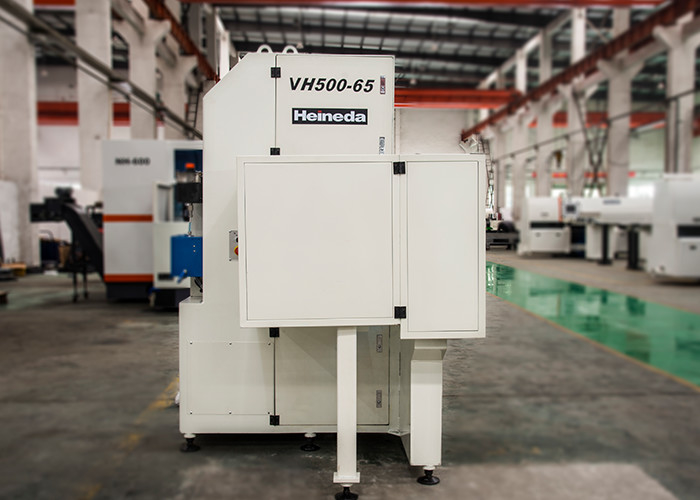

Visualizzazione delle attrezzature
Conosciuto come il fornitore di piani per segatrici di precisione, Heineda si è sviluppato da attrezzature tradizionali,La società dispone di più di 100 tipi di apparecchiature di ricerca e di sviluppo autonomo.Nel settore della fabbricazione di macchine da segatura di precisione in alluminio, i prodotti Heineda hanno ottenuto il riconoscimento di una serie di produttori di apparecchiature aeree, militari e civili nel mercato cinese continentale.
Modello: sega a banda verticale ad alta velocità VH500
▲ VH è l'acronimo della macchina da segatura a banda verticale della Heineda Company.
▲ 500 rappresenta la capacità di segatura della sega
Altezza massima di segatura Φ400 mm;
larghezza massima della sega 500 mm;
La profondità massima della gola da segatura è di 580 mm.
Se all'interno del campo di applicazione del banco di lavoro viene aggiunta una pinza, è possibile eseguire il taglio diagonale.
Rendering delle attrezzature
Principali parametri tecnici
| Nome del progetto | Seghe a banda verticale ad alta velocità VH500 |
| capacità di segatura | Altezza della gola: 400 mm, profondità della gola: 580 mm. |
| Velocità della cinghia da sega | 500-2000m/min (regolazione della velocità di conversione di frequenza) |
| Specificativi della fascia di segatura | Larghezza 34 X spessore 1,1 X lunghezza 5560 (mm) |
| Metodo di tensione della cinghia da sega | Stagno idraulico automatico |
| Guida della cinghia da sega | Clampaggio regolabile dei rulli, supporto in acciaio di tungsteno segato sul retro |
| Specificativi della puleggia | Diametro 630, 7075T651, anodizzato duro |
| Specificativi dell'arco della sega | Q235 Saldatura a gruppi di lamiere di acciaio, trattamento di riduzione delle sollecitazioni, lavorazione di precisione, di peso di circa 2 tonnellate |
|
Motore a fascia di sega |
11 kW TECO |
| motore idraulico | 0.75 KW (Taiwan) |
| Metodo di raffreddamento con cinghia da sega | Sistema di raffreddamento della nebbia d'olio a pressione quasi secca |
| capacità di olio idraulico | 50L (stazione idraulica indipendente) |
| Requisiti di energia | 380V X 3 fasi X 50Hz |
| Scatola di distribuzione | Casella di distribuzione indipendente (IP55), situata sul lato della macchina |
| Casella di funzionamento | Disegno e parte anteriore della macchina, azionata con pulsanti e manopole di regolazione della velocità |
| Verticalità della sega |
≤ 0,5 mm |
| Precisione piatta |
≤ 0,5 mm |
Descrizione delle parti principali della sega a fascia verticale VH500
La sega a fascia è composta principalmente da un telaio, una ruota di sega, una parte di trasmissione, un gruppo di ruote guida a cinghia, un trasportatore di rifiuti, un sistema idraulico e un sistema di controllo elettrico.
La parte della ruota della sega è realizzata in piastra di alluminio 7075T6, rigido anodizzato. Dopo la lavorazione viene corretto da equilibrio dinamico, con buone prestazioni, elevate proprietà meccaniche,e può resistere ad alte velocità e ad elevati carichi di trazione.
La parte di trasmissione è azionata dal motore di conversione di frequenza TECO per spingere la puleggia attiva a ruotare, spingendo così la cinghia a segatura a correre ad alta velocità.La velocità della cinghia di segatura è regolato dal convertitore di frequenza per controllare le rotazioni di uscita del motore, ed è visualizzato dal contatore digitale.
Il cuscinetto del set di ruote della cinghia da sega e i cuscinetti della parte chiave sono tutti realizzati con prodotti NSK.
L'interruttore di movimento viene utilizzato per rilevare se la tensione è anormale e la macchina si fermerà automaticamente se l'anomalia è anormale.Quando si verifica un' anomalia, la pressione stabile agisce sul disco del freno per controllare la rotazione della ruota della sega.
La parte idraulica adotta una stazione di pompaggio indipendente ed è controllata da una valvola solenoide centralizzata.Salvo le parti che devono essere collegate con tubi, sono tutti collegati da tubi in acciaio per ridurre efficacemente la perdita di pressione.
Il meccanismo di trasmissione della sega è equilibrato e corretto con precisione per ridurre al minimo le vibrazioni e garantire che la cinghia non si rompa facilmente.
La parte guida della fascia di segatura adotta rulli di fissaggio, uno in cima e l'altro, i rulli sono realizzati in acciaio legato e vengono macinati con precisione dopo un trattamento di nitrurazione superficiale,con elevata precisione e buona resistenza all'usura.
Il rullo motore del trasportatore dei rifiuti è progettato con un albero solido per evitare la rottura durante l'uso normale;il cuscinetto a rulli adotta un cuscinetto sigillato a doppio lato per evitare l'ingresso di schegge di alluminio e migliorare la durata di vita.
Servizio Heineda
Per i prodotti prodotti dalle attrezzature del contratto, Hantian collaborerà con il cliente per identificare e testare la qualità dell'attrezzatura durante il periodo di accettazione dell'attrezzatura.
L'istituzione di un magazzino di parti.
Introduzione del servizio in stabilimento
Servizio regolare di visite di ritorno gratuite
Progetto completo chiavi in mano (processo, gestione, manutenzione, formazione, produzione)
Stabilire un sistema di manutenzione a tre livelli.
Servizio di aggiornamento software gratuito.
Proposta di piani preliminari di costruzione.
Ottenuto numerosi certificati di brevetto
