VH600 Macchina per seghe a banda verticale ad alta velocità Piccola macchina per tagliare seghe verticali
Visualizzazione delle attrezzature
Sei vantaggi della garanzia della stabilità del prodotto
1. Progettazione del prodotto
2- Il team di ricerca e sviluppo
3. fabbricazione
4. Prova delle prestazioni
5. Autospezione di fabbrica
6Servizio post vendita
Modello: sega a banda verticale ad alta velocità VH600
▲ VH è l'acronimo della macchina da segatura a banda verticale della Heineda Company.
▲ 600 rappresenta la capacità di segatura della sega
Altezza massima di segatura Φ400 mm;
larghezza massima della sega 600 mm;
La profondità massima della gola da segatura è di 580 mm.
Se all'interno del campo di applicazione del banco di lavoro viene aggiunta una pinza, è possibile eseguire il taglio diagonale.
Rendering delle attrezzature
Principali parametri tecnici
| Nome del progetto |
Seghe a banda verticale ad alta velocità VH600 |
| capacità di segatura |
Altezza della gola: 400 mm, profondità della gola: 580 mm. |
| Velocità della cinghia da sega |
500-2000m/min (regolazione della velocità di conversione di frequenza) |
| Specificativi della fascia di segatura |
Larghezza 34 X spessore 1,1 X lunghezza 5560 (mm) |
| Metodo di tensione della cinghia da sega |
Stagno idraulico automatico |
| Guida della cinghia da sega |
Clampaggio regolabile dei rulli, supporto in acciaio di tungsteno segato sul retro |
| Specificativi della puleggia |
Diametro 630, 7075T651, anodizzato duro |
| Specificativi dell'arco della sega |
Q235 saldatura a gruppi di lamiere di acciaio, trattamento di riduzione delle sollecitazioni, lavorazione di precisione, di peso di circa 2 tonnellate |
|
Motore a fascia di sega
|
11 kW TECO |
| motore idraulico |
0.75 KW (Taiwan) |
| Metodo di raffreddamento con cinghia da sega |
Sistema di raffreddamento della nebbia d'olio a pressione quasi secca |
| capacità di olio idraulico |
50L (stazione idraulica indipendente) |
| Requisiti di energia |
380V X 3 fasi X 50Hz |
| Scatola di distribuzione |
Casella di distribuzione indipendente (IP55), situata sul lato della macchina |

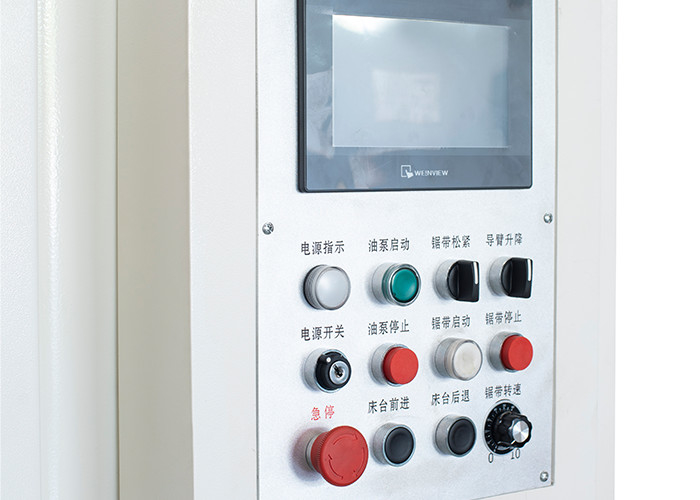

| Casella di funzionamento |
Disegno e parte anteriore della macchina, azionata con pulsanti e manopole di regolazione della velocità |
| Verticalità della sega |
≤ 0,5 mm
|
| Precisione piatta |
≤ 0,5 mm
|
Composizione e caratteristiche delle apparecchiature
La sega a nastro è composta principalmente da un telaio, una base, una ruota di sega, una parte di trasmissione, un gruppo di ruote guida a cinghia, un trasportatore di rifiuti, un sistema idraulico e un sistema di controllo elettrico.
Descrizione delle parti principali della sega a nastro verticale VH600
La sega a fascia è composta principalmente da un telaio, una ruota di sega, una parte di trasmissione, un gruppo di ruote guida a cinghia, un trasportatore di rifiuti, un sistema idraulico e un sistema di controllo elettrico.
La parte della ruota della sega è realizzata in piastra di alluminio 7075T6, rigido anodizzato, dopo la lavorazione viene corretto da equilibrio dinamico, con buone prestazioni, elevate proprietà meccaniche,e può resistere ad alte velocità e ad elevati carichi di trazione.
La parte di trasmissione è azionata dal motore di conversione di frequenza TECO per spingere la puleggia attiva a ruotare, spingendo così la cinghia a segatura a correre ad alta velocità.La velocità della cintura di segatura è regolato dal convertitore di frequenza per controllare le rotazioni di uscita del motore, ed è visualizzato dal contatore digitale.
Il cuscinetto del set di ruote della cinghia da sega e i cuscinetti della parte chiave sono tutti realizzati con prodotti NSK.
L'interruttore di movimento viene utilizzato per rilevare se la tensione è anormale e la macchina si fermerà automaticamente se l'anomalia è anormale.Quando si verifica un' anomalia, la pressione stabile agisce sul disco del freno per controllare la rotazione della ruota della sega.
La parte idraulica adotta una stazione di pompaggio indipendente ed è controllata da una valvola solenoide centralizzata.Salvo le parti che devono essere collegate con tubi, sono tutti collegati da tubi in acciaio per ridurre efficacemente la perdita di pressione.
Il meccanismo di trasmissione della sega è equilibrato e corretto con precisione per ridurre al minimo le vibrazioni e garantire che la cinghia non si rompa facilmente.
La parte guida della fascia di segatura adotta rulli di fissaggio, uno in cima e l'altro, i rulli sono realizzati in acciaio legato e vengono macinati con precisione dopo un trattamento di nitrurazione superficiale,con elevata precisione e buona resistenza all'usura.
Il rullo motore del trasportatore dei rifiuti è progettato con un albero solido per evitare la rottura durante l'uso normale;il cuscinetto a rulli adotta un cuscinetto sigillato a doppio lato per evitare l'ingresso di schegge di alluminio e migliorare la durata di vita.
Servizio Heineda
Per i prodotti prodotti dalle attrezzature del contratto, Hantian collaborerà con il cliente per identificare e testare la qualità dell'attrezzatura durante il periodo di accettazione dell'attrezzatura.
L'istituzione di un magazzino di parti.
Introduzione del servizio in stabilimento
Servizio regolare di visite di ritorno gratuite
Progetto completo chiavi in mano (processo, gestione, manutenzione, formazione, produzione)
Stabilire un sistema di manutenzione a tre livelli.
Servizio di aggiornamento software gratuito.
Proposta di piani preliminari di costruzione.
Domande frequenti
Lei è un produttore?
A: Sì, abbiamo la nostra fabbrica e promettiamo vendite dirette a un prezzo competitivo. Benvenuti a visitare la nostra fabbrica in qualsiasi momento.
D: Posso ottenere una macchina secondo le mie esigenze?
R: Certo. Accettiamo OEM e ODM.
D: Questa è la prima volta che uso questo tipo di macchina, è facile da usare?
R: Ci sono video guida che mostrano come usare la macchina e manuale di istruzioni in inglese inviato a voi con la macchina.Ti forniremo una guida professionale gratuita fino a quando non potrai usare bene la macchina..
