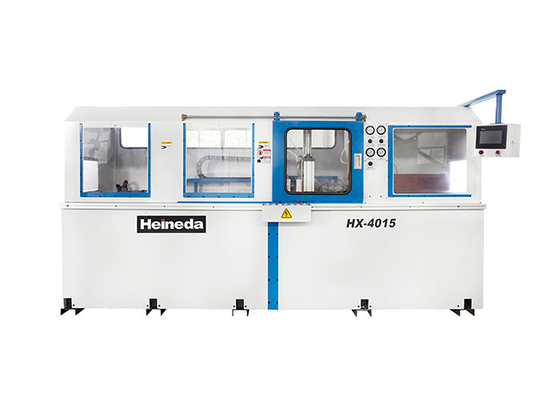

Macchine per segare il metallo a CNC idraulica Automatica per il taglio di alluminio

Macchine per il taglio di seghe idrauliche Macchine per il taglio automatico di alluminio

Descrizione
1. Letto di struttura saldata a lamiera di tubo
La rigidità e la stabilità della macchina sono buone e la precisione è buona.
2E'una lavorazione eccellente.
Qualità affidabile e facile da usare
3La qualità è garantita.
Gestione dell'integrità, lavorazione e produzione professionali

• Tutti gli altri contenuti della piattaforma di lavoro, ad eccezione dei rulli a filo, sono realizzati in piastra di acciaio cromato per evitare graffi.

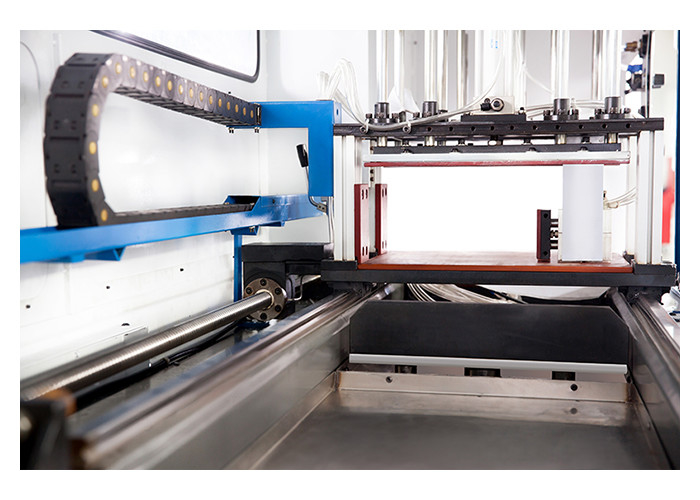

• La pinza della pinza di alimentazione sospesa funziona come guida e pinza a pressione d'aria.
• Il motore del meccanismo di alimentazione si trova nella struttura del servomotore + ingranaggio e del carrello.
• La base di segatura è sollevata con potenza idraulica; l'altezza ascendente della lama di segatura è fissata in funzione dello spessore della piastra.

Modello: segatrice per computer HL-12BNC per piastre di alluminio

▲ HL rappresenta il modello di segatrice per piastre in alluminio di Heineda.

▲ 12 rappresenta le dimensioni della segatrice di lamiere di alluminio, 12 può essere segata 3800 mm.

▲ BNC rappresenta questa macchina da segatura di piastre di alluminio per modello completamente automatico.

Specifiche tecniche e parametri

Caratteristiche meccaniche

▲ schermo di funzionamento touch:

1- Schermo di controllo a 10 pollici.

2In alternativa, è possibile impostare più set di banchi da lavoro, il che è conveniente per il passaggio.

3- Guida la funzione di ingresso.

4- Funzione di auto-rilevamento difetto.

▲ Sedile per clip di lavoro:

1. il binario laterale della pinza di lavoro è composto da una trave di acciaio di saldatura,e l'ingranaggio e l'azionamento della zattera sono rivestiti con un ingranaggio e un'azionamento della fila dei denti mentre si rivesti una rotaia cromata dura e l'altro latoLa velocità massima raggiunge i 6 metri al minuto con la riduzione e la precisione del servomotore giornaliero di 2 kW e il posizionamento rapido dell'unità.

▲ Struttura del fascio di pressione:

1. Adottare la struttura integrale del fascio di pressione, la striscia di ingranaggi e la corrispondenza del cilindro, guidare uniformemente il fascio di rotolamento e la pressione è uniformemente distribuita su entrambi i lati della linea centrale di taglio,e la striscia è installata nella parte inferiore del fascio di pressione per evitare la stampa, premere la superficie del lavoro danneggiato, garantendo la precisione di taglio qualità.

▲ seghe:

1. Adottare le rotaie lineari parallele superiori e inferiori, ridurre efficacemente l'interlacciamento del movimento di segatura, migliorare la levigatezza del movimento enorme,e ridurre efficacemente lo scossone di spostamento del movimento per ottenere la migliore precisione della linea di taglio.

2. motore di sega principale 20 CV (15 kW), lo scooter gigante utilizza un motore a frequenza variabile da 2 CV (1,5 kW) con riduttore di velocità e ingranaggio di precisione con azionamento a rango dentale, la sega principale con cilindro di olio,Quindi la sega è più potente., evitando la tradizionale catena motrice Il camion ha visto, spremendo, ecc. generato.

3. Segatura Taglio Posizionamento può iniziare il ritaglio dalle impostazioni di modifica della larghezza del programma.

4Sotto la sega è disposta una giunzione a serbatoio quadrato, con due lati di pellicola che si coprono a vicenda, si estendono fino all'estremità del taglio,per garantire che il serbatoio di polvere raggiunga il massimo effetto collettivo di polvere.

5- la corsa di segatura taglia fino a 6 metri al minuto e la parte posteriore raggiunge i 7 metri al minuto, e l'altezza dell'opera non è regolata dal pulsante del pannello,e la velocità di taglio può essere modificata al momento del taglioGli utenti possono regolare i loro requisiti di preferenza diversi dalla loro natura.

▲ Tabella principale:

La carta di lavoro principale è anche un tavolo galleggiante. Il tamburo d'aria di rame è disposto sul pannello di cromo colloidale.L'efficienza del lavoro dei lavoratori è migliorata.

▲ Artigli incrociati:

1Numero di clip di lavoro configurazione standard: 12 clip di supporto.

2Ogni blocco è dotato di un cilindro con manovra a leva, e quando viene tirato l'oggetto di lavoro, è possibile assicurarsi che il materiale di lavoro afferri il foglio.

▲ impermeabile alla polvere

I pezzi segmentari a prova di polvere utilizzano fogli di plastica trasparenti che possono inibire efficacemente lo scarico di polvere e possono ottenere una protezione della sicurezza.

▲ Configurazione della casella di controllo elettronica:

1Tutti i componenti elettronici sono acquistati a Taiwan.

2Il servomotore e il servo drive sono giapponesi Panasonic.

3L'inverter è il Waritatten inglese di Taiwan.

4Le parti elettroniche non necessitano affatto di sistema di raffreddamento, per le parti elettroniche popolari, si può acquistare un sostituto sul mercato senza preoccuparsi dell'invasione della polvere, purché sia pulito regolarmente.

▲ Fornitore di alimentazione:

1L'alimentatore è un alimentatore trifase per l'industria, con una tensione di 380V / 50Hz.

▲ alimentazione a pressione d'aria:

1.Utilizzare la pressione dell' aria a 5 ~ 6 kg / cm

▲ polveroso:

1Il fornitore fornisce un sistema di raschiatura in tandem, che viene installato simultaneamente con la macchina da segatura per assicurare i trucioli.

2. ▲ Attrezzature standard:

1. lame di sega in saldatura: lame di sega in carburo (speciale piastra di alluminio).

2- Clip di lavoro: 12.

3. materie prime galleggianti: 1520 mm x 500 mm x 3.

4La scatola degli strumenti contiene un gruppo di strumenti 1.

5Il motore principale della sega è posizionato nella macchina.

Le parti di ricambio

Occupare il pavimento

HL-12BNC lista e materiali di consumo meccanici a perdita parziale facile

HL-12BNC parte a controllo elettronico dell'elenco e dei materiali di consumo a perdita facile
