Dettagli:
Termini di pagamento e spedizione:
|
| Modo: | VH500 | capacità segante: | Altezza della gola: 400mm, profondità della gola: 580mm |
|---|---|---|---|
| motore idraulico: | 0,75 chilowatt (Taiwan) | Motore della banda della sega: | 11KW TECO |
| Metodo di tensionamento della cinghia della sega: | Sottoporre a tensione automatico idraulico | Verticalità della sega: | ≤0.5mm |
| Evidenziare: | Lama a nastro verticale 580mm di CNC,Lama a nastro verticale di CNC di rendimento elevato,Rendimento elevato Macchina verticale della lama a nastro |
||
Segatrice a nastro verticale ad alta velocità VH500 Profondità gola 580 mm
Composizione e caratteristiche dell'attrezzatura
La sega a nastro è composta principalmente da un telaio della sega, una base, una ruota della sega, una parte di trasmissione, un gruppo ruota guida del nastro della sega, un convogliatore di rifiuti, un sistema idraulico e un sistema di controllo elettrico.
Panoramica dell'attrezzatura
Conosciuto come il fornitore preciso di piani di segatrici, Heineda ha sviluppato da apparecchiature tradizionali, macchine di semi-controllo automatico a macchine automatiche di controllo digitale ed è in possesso di oltre 100 tipi di apparecchiature auto-ricercate e sviluppate.Nella produzione di segatrici di precisione in alluminio, i prodotti Heineda hanno ottenuto il riconoscimento da un lotto di produttori di attrezzature aeronautiche, militari e civili nel mercato continentale della Cina.
Modello: Sega a nastro verticale ad alta velocità VH500
▲ VH sta per il modello di segatrice a nastro verticale dell'azienda Heineda.
▲ 500 rappresenta la capacità di taglio della segatrice
Altezza massima di taglio Φ400mm;
Larghezza massima di taglio 500 mm;
La profondità massima della gola di taglio è di 580 mm.
Se viene aggiunto un morsetto nell'ambito del banco di lavoro, è possibile eseguire il taglio diagonale.

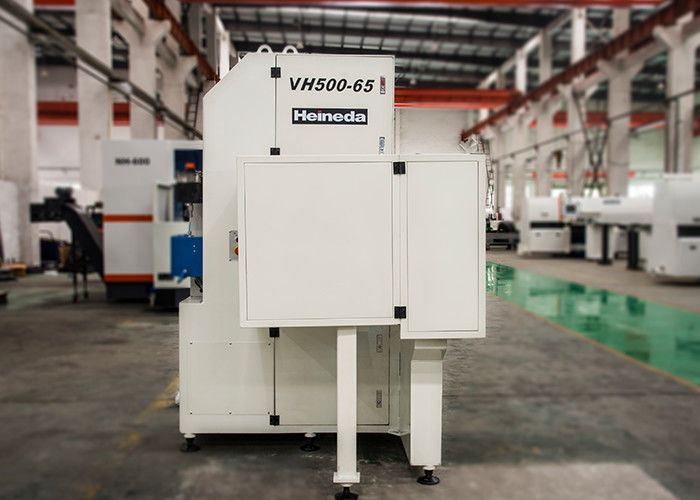

Rendering di attrezzature
I principali parametri tecnici
| Nome del progetto | Sega a nastro verticale ad alta velocità VH500 |
| capacità di taglio | Altezza della gola: 400 mm, Profondità della gola: 580 mm |
| Sega la velocità della cinghia | 500~2000 m/min (regolazione della velocità di conversione della frequenza) |
| Specifiche del nastro per sega | 34 larghezza X 1,1 spessore X5560 lunghezza (mm) |
| Metodo di tensionamento della cinghia della sega | Tensionamento automatico idraulico |
| Sega il modo di guida della cinghia | Bloccaggio rulli regolabile, supporto dorso sega in acciaio al tungsteno |
| Specifiche della puleggia della sega | Diametro 630, 7075T651, anodizzato duro |
| Specifiche dell'arco della sega | Saldatura di gruppo lamiere in acciaio Q235, trattamento antistress, lavorazioni meccaniche di precisione, del peso di circa 2 ton |
|
Motore a nastro per sega |
11KW TECO |
| motore idraulico | 0,75 KW (Taiwan) |
| Metodo di raffreddamento della cinghia della sega | Sistema di raffreddamento a nebbia d'olio a pressione quasi secca |
| capacità dell'olio idraulico | 50L (stazione idraulica indipendente) |
| Requisiti di alimentazione | 380V X 3 fasi X 50Hz |
| Scatola di distribuzione | Scatola di distribuzione indipendente (IP55), posta a lato della macchina |
| Casella operativa | Design e frontale della macchina, azionabili con pulsanti e manopole di controllo velocità |
| Ho visto la verticalità |
≤0,5 mm |
| Precisione planarità |
≤0,5 mm |
Descrizione delle parti principali della sega a nastro verticale VH500
La sega a nastro è composta principalmente da un telaio della sega, una ruota della sega, una parte di trasmissione, un gruppo ruota guida cinghia della sega, un convogliatore di rifiuti, un sistema idraulico e un sistema di controllo elettrico.
La parte della ruota della sega è realizzata in lamiera di alluminio 7075T6 tesa, anodizzata dura.Dopo l'elaborazione, viene corretto dall'equilibrio dinamico, con buone prestazioni, elevate proprietà meccaniche e può resistere ad alta velocità e carichi di trazione elevati.
La parte di trasmissione è azionata dal motore di conversione di frequenza TECO per azionare la puleggia attiva in rotazione, guidando così il nastro della sega a funzionare ad alta velocità.La velocità del nastro della sega viene regolata dal convertitore di frequenza per controllare i giri in uscita del motore e viene visualizzata dal contatore digitale.
Il cuscinetto della ruota della cinghia della sega e i cuscinetti delle parti chiave sono tutti realizzati con prodotti NSK.
L'interruttore di marcia viene utilizzato per rilevare se la tensione è anormale e la macchina si fermerà automaticamente se l'anomalia è anormale.La ruota passiva adotta il freno elettromagnetico.Quando si verifica un'anomalia, la pressione stabile agisce sul disco del freno per controllare la rotazione della ruota della sega.
La parte idraulica adotta una stazione di pompaggio indipendente ed è comandata da un'elettrovalvola centralizzata.Le elettrovalvole sono tutte realizzate con prodotti taiwanesi.Fatta eccezione per le parti che devono essere collegate con tubi flessibili, sono tutte collegate da tubi in acciaio per ridurre efficacemente le perdite di carico.
Il meccanismo di trasmissione della segatrice è bilanciato e corretto con precisione per ridurre al minimo le vibrazioni e garantire che la cinghia della sega non si rompa facilmente.
La parte guida del nastro della sega adotta rulli di bloccaggio, uno posto in alto e l'altro, i rulli sono realizzati in acciaio legato, e sono rettificati di precisione dopo il trattamento di nitrurazione superficiale, con alta precisione e buona resistenza all'usura.
Il rullo di trascinamento del convogliatore di rifiuti è progettato con un albero pieno per garantire l'assenza di rotture durante il normale utilizzo;il cuscinetto a rulli adotta un cuscinetto sigillato su entrambi i lati per evitare l'ingresso di trucioli di alluminio e migliorare la durata.
Servizio Heineda
Per i prodotti realizzati con l'attrezzatura a contratto, Hantian collaborerà con il cliente per identificare e testare la qualità dell'attrezzatura durante il periodo di accettazione dell'attrezzatura.
La creazione di magazzino ricambi.
Introduzione al servizio all'interno dell'impianto
Servizio di visita di ritorno gratuito regolare
Progetto chiavi in mano completo (processo, gestione, manutenzione, formazione, produzione)
Stabilire un sistema di manutenzione a tre livelli.
Servizio di aggiornamento software gratuito.
Proposta di progetti preliminari di costruzione.
Ottenuto numerosi certificati di brevetto
