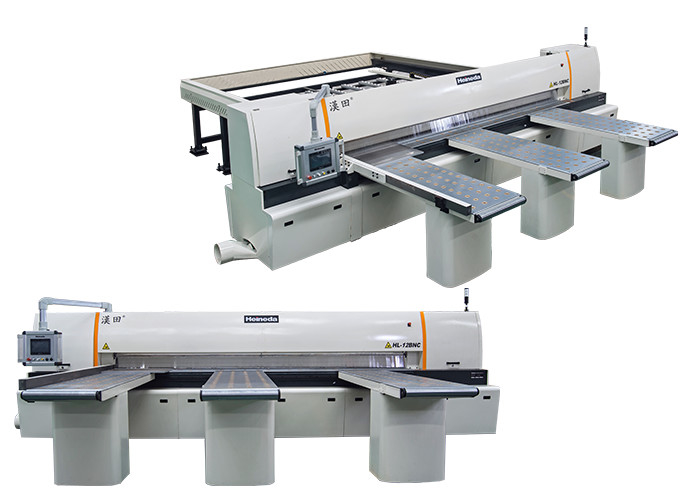

12 gruppi che premono la circolare commovente di CNC hanno visto uniformemente i funzionamenti dell'attrezzatura

Funzionamenti dell'attrezzatura della macchina di sega circolare del piatto di precisione di CNC uniformemente

Descrizione

L'interfaccia di controllo della macchina automatica di sega circolare adotta il sistema operativo messo a punto dalla tecnologia di HMI basata sullo SpA, che è fornito solitamente di un touch screen e di un pannello dell'operazione. Facendo uso dell'interfaccia uomo-macchina, finchè l'operatore introduce i parametri quali la specificazione e la dimensione del materiale, della quantità d'elaborazione, ecc., il sistema regolerà automaticamente i parametri complessi quali la velocità della lama per sega, la quantità di alimentazione per dente (che taglia velocità) ed altri parametri complessi secondo i parametri dell'input. per fornire all'operatore un metodo semplice di operazione.

Questo tipo di sega circolare ha alta sicurezza e generalmente funziona in uno stato completamente incluso. Può fermarsi ed allarmare automaticamente quando c'è un errore,

Caratteristiche tecniche e parametri

Caratteristiche meccaniche

▲schermo stile tocco di operazione:

1. Schermo a 10 pollici di operazione di tocco.

2. Alternativamente, le diversità dei banchi da lavoro possono essere messe, che è conveniente per la consegna.

3. Funzione d'entrata della guida.

4. Funzione di auto-rilevazione dell'errore.

▲Sedile della clip del lavoro:

1. La ferrovia lata due del letto del morsetto del lavoro è composta di trave di acciaio di saldatura e l'ingranaggio e l'azionamento della zattera sono placcati con un ingranaggio e un azionamento di fila del dente mentre placcare una ferrovia dura del cromo e l'altro lato ed il righello magnetico raggiunge un grado preciso nel doppio rapporto. Con riduzione e 2 chilowatt di precisione quotidiana del servomotore ed azionamento veloce che posiziona, la velocità massima raggiunge 6 metri al minuto.

▲Struttura del fascio di pressione:

1. Adotti la struttura del fascio di pressione, la striscia integrale dell'ingranaggio ed il cilindro corrispondenti, uniformemente determini il fascio di rotolamento e la pressione si distribuisce uniformemente da entrambi i lati della linea centrale tagliata e la striscia è installata in fondo al fascio di pressione per evitare la stampa, preme la superficie del lavoro nocivo, assicurando la qualità di taglio di precisione.

▲ha visto:

1. Adotti la tomaia ed abbassi le rotaie di scorrimento lineari parallele, efficacemente per ridurre il collegamento del movimento segante, per migliorare la scorrevolezza del movimento enorme e efficacemente per ridurre l'agitazione dello spostamento del movimento per raggiungere la migliore linea di taglio accuratezza.

2. La conduttura ha visto il motore 20HP (15 chilowatt), il motorino gigante utilizza un motore variabile di frequenza 2HP (1,5 chilowatt) con l'azionamento di fila del dente del riduttore di velocità e di ingranaggio di precisione, la sega principale con il cilindro dell'olio, in modo dalla sega è più potente, evitando il comando a catena che tradizionale il camion ha visto, la spremuta, ecc. ha generato.

3. Segare tagliando il posizionamento può cominciare potare dalla larghezza di programma che pubblica le regolazioni.

4. Un giunto quadrato del carro armato è disposto nell'ambito del segare e ci sono due lati del film per coprirsi, estendere all'estremità del taglio, per assicurare il carro armato della polvere raggiungono il più alta polvere effetto collettivo.

5. I tagli seganti del colpo fino a 6 metri per minuto e la parte posteriore raggiunge 7 metri al minuto e l'altezza del lavoro non è regolato dalla manopola del pannello e velocità tagliente possono essere cambiati ai tempi del taglio. Gli utenti possono regolare i loro requisiti di preferenza differenti dalla loro propria natura.

▲Tabella principale:

Il foglio di lavoro principale è inoltre una tavola di galleggiamento. Il tamburo di rame dell'aria è disposto sul pannello della placcatura di cromo colloidale. Quando la durevolezza è migliorata, l'efficienza del lavoro dei lavoratori inoltre è migliorata.

▲Artigli d'attraversamento:

1. Numero della configurazione standard delle clip del lavoro: 12 clip di sostegno.

2. Ogni inceppamento è fornito di cilindro con un metodo della leva e quando è tirato l'oggetto di lavoro, è possibile assicurarsi che il materiale del lavoro premi lo strato.

▲antipolvere

I pezzi antipolvere segmentali usano gli strati di plastica trasparenti che possono efficacemente inibire lo scarico della polvere e possono raggiungere la protezione della sicurezza.

▲Configurazione elettronica del gruppo di regolazione:

1. Tutte le componenti elettroniche sono acquistate in Taiwan.

2. Il servomotore ed il servo azionamento sono Panasonic giapponese.

3. L'invertitore è il Waritatten inglese di Taiwan.

4. Le componenti elettroniche non hanno bisogno del sistema di raffreddamento affatto, per le componenti elettroniche popolari, possono acquistare la sostituzione sul mercato senza preoccuparsi per l'invasione della polvere, finchè è pulita regolarmente.

▲Alimentazione elettrica:

1. L'alimentazione elettrica è un rifornimento trifase per l'industriale, con una tensione di 380V/50Hz.

▲alimentazione di aria compressa:

pressione d'aria 1.Use a 5 ~ 6 chilogrammi/cm

▲polveroso:

1. Il fornitore fornisce un sistema di tandem della ruspa spianatrice e simultaneamente è installato sul posto con la macchina segante per assicurare i chip.

2. ▲Attrezzatura standard:

1. Solden la lama per sega: il carburo la lama per sega (speciale di alluminio del piatto).

2. Workclip: 12.

3. Materiale di base di galleggiamento: 1520mm x 500mm x 3.

4. La cassetta portautensili contiene uno strumento 1 gruppo.

5. Il motore principale della sega è sistemato nella macchina.

Occupazione del pavimento

Caratteristiche di prodotto

Il fondamento segante è nella struttura laterale della sospensione;
Il dispositivo di lide di g è sistemato con doppio - tipo rotaie di scorrimento diritte del rullo di fila.
Nel viaggio del fondamento segante, l'ingranaggio, lo scaffale stridente ed il servomotore sono sistemati alla compatibilità del guaranteethe della velocità segante.
Il cappuccio premente dei materiali è nella progettazione globale in modo che i materiali non facciano scorrere nel segare. Il tubo di succhiamento è riservato; il collettore di polveri di grande potere è sistemato.
Eccezione fatta per i rulli fioating, tutti i altri contenuti sulla piattaforma di lavoro sono fatti del piatto del cromo-platedsteel per evitare il graffio dei materiali.
Le caratteristiche d'alimentazione sospese dell'artiglio del morsetto come pressione d'aria che guida e che preme.
Il driver del meccanismo di alimentazione è nella struttura del andrack dell'ingranaggio + del servomotore.
Il fondamento segante è elevato da potenza idraulica;
Il sawingblade ascendente del heightof setupaccording allo spessore del piatto.
