380V 3 profondità verticale tagliente d'acciaio 580mm della gola della sega a nastro di fase 50Hz

La profondità massima della gola di taglio della sega a nastro verticale VH600 è di 580 mm

Panoramica dell'attrezzatura
Modello: Sega a nastro verticale ad alta velocità VH600
▲ VH sta per il modello di segatrice a nastro verticale dell'azienda Heineda.
▲ 600 rappresenta la capacità di taglio della segatrice
Altezza massima di taglio Φ400mm;
Larghezza massima di taglio 600 mm;
La profondità massima della gola di taglio è di 580 mm.
Se viene aggiunto un morsetto nell'ambito del banco di lavoro, è possibile eseguire il taglio diagonale.

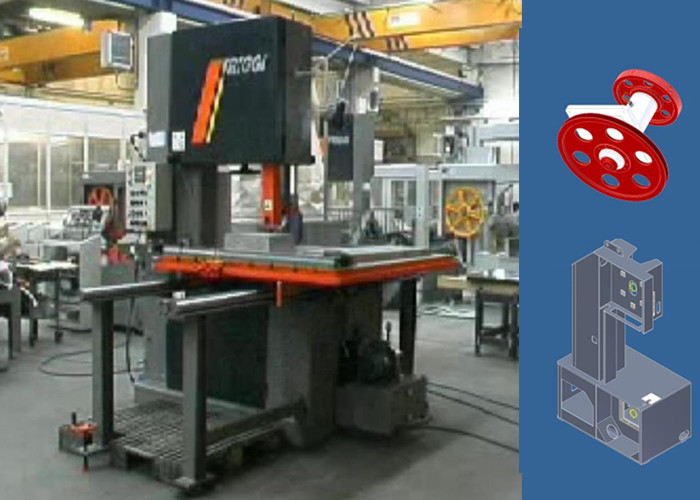

Rendering di attrezzature

I principali parametri tecnici

Composizione e caratteristiche dell'attrezzatura

La sega a nastro è composta principalmente da un telaio della sega, una base, una ruota della sega, una parte di trasmissione, un gruppo ruota guida del nastro della sega, un convogliatore di rifiuti, un sistema idraulico e un sistema di controllo elettrico.

Descrizione delle parti principali della sega a nastro verticale VH600
La sega a nastro è composta principalmente da un telaio della sega, una ruota della sega, una parte di trasmissione, un gruppo ruota guida cinghia della sega, un convogliatore di rifiuti, un sistema idraulico e un sistema di controllo elettrico.

La parte della ruota della sega è realizzata in lamiera di alluminio 7075T6 tesa, anodizzata dura.Dopo l'elaborazione, viene corretto dall'equilibrio dinamico, con buone prestazioni, elevate proprietà meccaniche e può resistere ad alta velocità e carichi di trazione elevati.

La parte di trasmissione è azionata dal motore di conversione di frequenza TECO per azionare la puleggia attiva in rotazione, guidando così il nastro della sega a funzionare ad alta velocità.La velocità del nastro della sega viene regolata dal convertitore di frequenza per controllare i giri in uscita del motore e viene visualizzata dal contatore digitale.

Il cuscinetto della ruota della cinghia della sega e i cuscinetti delle parti chiave sono tutti realizzati con prodotti NSK.

L'interruttore di marcia viene utilizzato per rilevare se la tensione è anormale e la macchina si fermerà automaticamente se l'anomalia è anormale.La ruota passiva adotta il freno elettromagnetico.Quando si verifica un'anomalia, la pressione stabile agisce sul disco del freno per controllare la rotazione della ruota della sega.

La parte idraulica adotta una stazione di pompaggio indipendente ed è comandata da un'elettrovalvola centralizzata.Le elettrovalvole sono tutte realizzate con prodotti taiwanesi.Fatta eccezione per le parti che devono essere collegate con tubi flessibili, sono tutte collegate da tubi in acciaio per ridurre efficacemente le perdite di carico.

Il meccanismo di trasmissione della segatrice è bilanciato e corretto con precisione per ridurre al minimo le vibrazioni e garantire che la cinghia della sega non si rompa facilmente.
La parte guida del nastro della sega adotta rulli di bloccaggio, uno posto in alto e l'altro, i rulli sono realizzati in acciaio legato, e sono rettificati di precisione dopo il trattamento di nitrurazione superficiale, con alta precisione e buona resistenza all'usura.
Il rullo di trascinamento del convogliatore di rifiuti è progettato con un albero pieno per garantire l'assenza di rotture durante il normale utilizzo;il cuscinetto a rulli adotta un cuscinetto sigillato su entrambi i lati per evitare l'ingresso di trucioli di alluminio e migliorare la durata.

Servizio Heineda
Per i prodotti realizzati con l'attrezzatura a contratto, Hantian collaborerà con il cliente per identificare e testare la qualità dell'attrezzatura durante il periodo di accettazione dell'attrezzatura.
La creazione di magazzino ricambi.
Introduzione al servizio all'interno dell'impianto
Servizio di visita di ritorno gratuito regolare
Progetto chiavi in ​​mano completo (processo, gestione, manutenzione, formazione, produzione)
Stabilire un sistema di manutenzione a tre livelli.
Servizio di aggiornamento software gratuito.
Proposta di progetti preliminari di costruzione.

Requisiti elettrici, gas e idraulici dell'intera attrezzatura

Parti elettriche
Marca di componenti elettrici 5
Componenti elettronici di controllo: Omron o Schneider
Requisiti di installazione elettrica
(1) Interfaccia di comunicazione riservata per il collegamento con l'intera linea di controllo.
(2) Tutte le linee non fisse richiedono un design flessibile.
(3) Il collegamento elettrico delle parti meccaniche per il cambio rapido deve essere innestabile.
(4) I fili devono essere raggruppati nella canalizzazione.
(5) I fili devono essere completamente protetti per evitare danni.
(6) Lo starter e i cavi devono essere collegati sotto forma di spine.

Requisiti del sistema di controllo
(1) L'apparecchiatura dovrebbe avere almeno la modalità di funzionamento manuale e la modalità di funzionamento automatico.
(2) Le parti mobili devono essere protette l'una dall'altra per evitare la collisione dell'apparecchiatura stessa.
(3) I guasti alle apparecchiature devono essere visualizzati a parole.
(4) L'apparecchiatura operativa deve essere dotata di un pannello operativo.
(5) L'interfaccia utente viene visualizzata nel testo.
(6) La modalità di funzionamento deve essere regolata mediante interruttori di funzionamento a chiave.
(7) Il ciclo di prova del prodotto o il ciclo dell'apparecchiatura è regolabile dal programma e confermato dall'operatore dell'apparecchiatura.

requisiti del percorso aereo
Requisiti del marchio per i componenti del sistema dell'aria
Componenti per strade di Taiwan Yade
Requisiti di installazione del sistema pneumatico
(1) Il collegamento tra i componenti pneumatici dei componenti meccanici che realizzano il cambio rapido deve essere innestabile.
(2) Le tubazioni devono essere posizionate in fasci nelle scanalature dei tubi.
(3) Il gasdotto dovrebbe essere completamente protetto per evitare danni.
(4) La valvola dell'aria non può essere collocata nel quadro elettrico e deve essere collocata in una posizione facilmente accessibile.
(5) Non sono consentite perdite nel percorso dell'aria dopo l'installazione.
(6) Anche se c'è solo 4,5 bar di alimentazione dell'aria, il sistema pneumatico deve realizzare tutte le funzioni.

pressione dell'impianto idraulico
Requisiti di installazione del sistema idraulico
(1) I connettori idraulici delle parti meccaniche che realizzano il cambio rapido devono essere dotati di connettori rapidi.Durante il processo di cambio stampo, il tubo idraulico deve essere depressurizzato.
(2) I tubi flessibili idraulici sono progettati in modo che non si verifichi attrito durante l'attività.Se ciò non può essere evitato, è necessario adottare misure di protezione adeguate per i tubi idraulici.
(3) La parte della tubazione dell'impianto idraulico non deve presentare perdite.
(4) Evitare ogni possibile danno al tubo idraulico.
(5) La valvola idraulica non può essere collocata nel quadro elettrico e deve essere collocata in una posizione facilmente accessibile.
(6) La stazione idraulica deve essere dotata di indicatore del livello dell'olio, filtro, indicatore e manometro secondo il principio idraulico.Inoltre, per risparmiare risorse, è necessario un dispositivo di intercettazione che arresti il ​​sistema idraulico durante l'arresto;e una funzione di spegnimento automatico quando il livello dell'olio è insufficiente.
(7) Fornire la funzione di raffreddamento della temperatura dell'olio
