La tagliatrice automatica della sega di lunghezza di taglio 2600mm ha automatizzato gli HL - 8BNC

Macchina segante automatica di HL-8BNC per il bordo di plastica del pannello composto

Descrizione

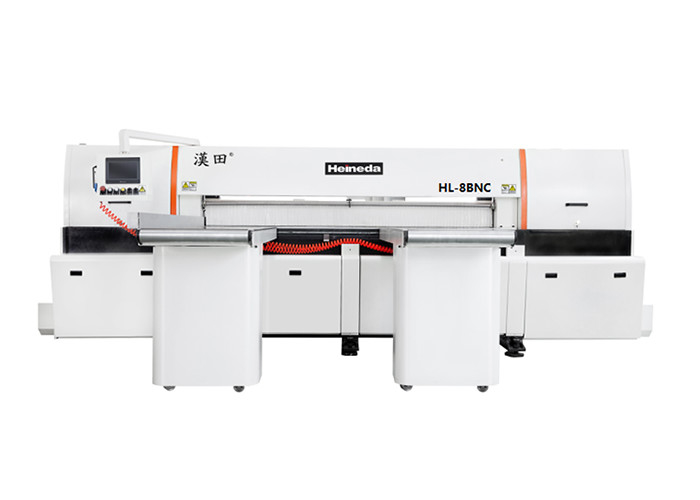

Modello: Tagliatrice automatica della sega di HL-8BNC

▲L'HL rappresenta il modello automatico completo della tagliatrice della sega di Heineda Company.

▲8 rappresentano la dimensione della macchina segante, 8 possono essere sawd da una larghezza di 2600 millimetri.

▲BNC rappresenta questa taglierina della sega per il modello completamente automatico.

Questo apparato può applicarsi a segare dei piatti di rame, dei pannelli compositi, dei piatti di plastica, ecc.

Caratteristiche tecniche e parametri

Caratteristiche meccaniche

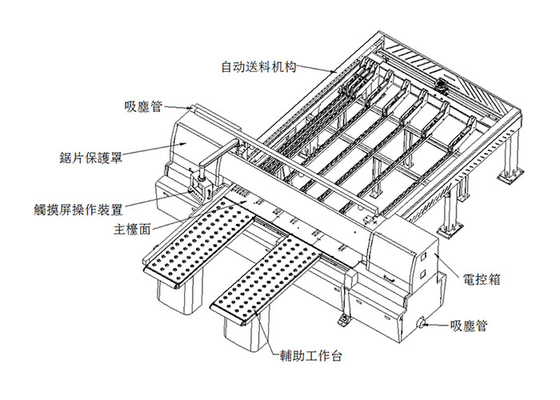

(1) questa macchina è composta di seguenti componenti principali

a. Touch screen della parte principale D. dell'attrezzatura | Pannello di controllo G. Floating Station

b. Il sistema di raffreddamento di piegatura globale H. del sistema E. la lama per sega

Banco da lavoro d'alimentazione di F. Main del dispositivo di C. Automatic

(2). Struttura componente principale ed altra

a. Parte principale dell'attrezzatura

La parte principale dell'attrezzatura è composta di telaio principale, una testa del toner, un meccanismo di viaggio dell'intestazione, una lama per sega che preme il meccanismo, e simili.

(i) ospite

La struttura principale adotta un processo di saldatura ed è saldata dopo il ritorno.

(ii) può essere sollevato

Il sollevamento capo è progettato con la tomaia ed abbassa i doppi scorrevoli paralleli (l'argento di Taiwan), tramite la testa costante dell'ascensore del circuito idraulico quando taglia, segare delle seghe nell'esposizione può soddisfare le richieste seganti degli spessori differenti mentre raggiunge le seghe materiali, là è inoltre una risorsa, che aumenta il tempo di impiego della lama per sega. Il fuso utilizza un contenitore completamente incluso di asse, tre cuscinetti ad alta velocità (che sopportano le marche sono SKF/NSK) e riduce la battitura del fuso. Il contenitore di asse si è aggiunto all'olio lubrificante durante l'installazione e l'olio lubrificante non è richiesto in 1 anno. La trasmissione del fuso è utilizzata in una trasmissione del multi-nastro.

(iii) meccanismo capo della macchina

Il servomotore adottato dal meccanismo di viaggio capo, dall'azionamento dello scaffale di ingranaggio e combina il superiore e la doppia progettazione parallela più bassa delle rotaie di scorrimento, efficacemente riducente l'inerzia capa della testa, migliora la prestazione regolare del movimento segante e efficacemente riduce lo spostamento della roccia mobile per raggiungere la precisione diritta del migliore taglio. Il cursore della ferrovia del cavo utilizza un cursore antipolvere (la marca online Taiwan della ferrovia ed ha concentrato la fornitura di petrolio. La velocità di Stepless della testa e della lama per sega, secondo la produzione reale può essere regolato attraverso la manopola sul touch screen e la velocità della lama per sega è regolato.

(iv) la lama per sega premere il meccanismo

La doppia flangia è usata insieme con il dado ed il dado è stretto per stringere il dado, chiude la lama per sega a chiave, che è conveniente e veloce.

b. Sistema di piegatura globale

Dall'l'aereo guidato due cilindro dello scaffale di ingranaggio che fa scorrere la struttura, la forma piezoelettrica integrale della copertura, dall'attività superiore, il livello materiale è disposto sulla tavola, mentre assicura il piezoelettrico sincrono, il piccolo strato è più preciso segato. Il ruolo della piegatura globale è buono ed il rumore è ridotto, che notevolmente migliora la sicurezza di intero processo segante. La tenda della polvere della macchina è installata fuori della copertura della stampa, che notevolmente riduce la perdita della polvere.

Dispositivo d'alimentazione di C. Automatic

Il dispositivo automatico dell'alimentazione del morsetto del lavoro è utilizzato e le rotaie late due del morsetto del lavoro è composta di struttura saldata della trave di acciaio. Il servo determina il doppio ingranaggio e l'azionamento dello scaffale nella linea lineare (Taiwan) ed in un modo due-allineato con un'accuratezza magnetica di portata di griglia, fino a 10 metri al minuto. Se la sega a lame dello strato è fatta, finchè i dati seganti sono fissati nel touch screen, non è necessario da tagliare il coltello sul coltello attraverso l'operatore e l'efficienza di produzione può essere usata continuamente. La struttura d'alimentazione è sicura e può determinare le operazioni materiali non di meno di 2 tonnellate. Il supporto del carico è fatto di un rullo del poliuretano del multi-gruppo, che è conveniente per movimento materiale.

d. Touch screen | Pannello di controllo

Il sistema elettrico adotta la progettazione di touch screen e del pannello di controllo, alta efficienza facile da operare e. Metta ogni bottone di funzione sul pannello di controllo per facilitare l'operazione dell'operatore. Tutti i bottoni di controllo sono intuitivi in touch screen e possono realizzare le operazioni relative tramite i bottoni di funzione nel touch screen. Allo stesso tempo, HL-8BNC inoltre utilizza una progettazione della stazione di lavoro, selezionante una stazione di lavoro nel touch screen, finchè messo segare di una lunghezza di strato in lotti ed i sawings, accanto allo strato, quindi alla stampa il funzionamento sul touch screen. La posizione del ciclo segante resta fuori della lunghezza della lunghezza di strato, che non solo fa diminuire il ciclo segante, ma inoltre migliora l'efficienza segante dello strato in lotti.

e. Sistema di raffreddamento

È usato per la temperatura normale, economizzatore d'energia e rispettoso dell'ambiente, soffiante attraverso l'ugello alla lama per sega, raffreddantesi.

f. Tabella principale:

L'area di lavoro principale è cromata e l'attrito fra il materiale ed il controsoffitto inoltre è ridotto nel caso del potenziamento della durevolezza.

G. Floating Station:

1. Dimensione di galleggiamento del banco da lavoro: 1800 millimetri X600 (lungo) millimetro (larghezza) X2.

2. La superficie della tavola di galleggiamento è fornita di una pluralità di ruote universali del poliuretano e l'operatore può promuovere facilmente il materiale sulla tavola ed impedisce lo strato graffiare. Criteri di giudizio del graffio: Non c'è tocco ovvio. Il riferimento specifico può riferirsi a nel gennaio 2016 (il materiale di piatto prodotto dagli acquisti, questo bordo attualmente è conservato dall'acquisto). Se lo strato può essere graffiato, i tamburi o le attrezzature di trasformazione saranno sostituiti fino a non rottamarla.

h. Residuo della lama per sega:

Il carro armato della polvere della lama per sega è una gomma di raschio.

▲Artigli d'attraversamento:

1. Configurazione standard di quantità della clip del lavoro: 8 clip meccaniche.

2. Ogni inceppamento è fornito di cilindro con un metodo della leva e quando è tirato l'oggetto di lavoro, è possibile assicurarsi che il materiale del lavoro premi lo strato. Quando quanto sopra, la mandibola è mosso verso la tavola anteriore, premente lo strato, movimenti indietro e fa diminuire l'operazione.

Requisiti di I. Special dei clienti:

1. Potete installare il meccanismo di limite per impedire all'operatore di fissare un errore nella posizione del taglio della lama.

2. Il posizionamento posteriore è cambiato per montare, non la totalità.

3. La ruota esterna dello spostamento usa il poliuretano materiale, come graffio dello strato, continuerà a sostituire altre ruote materiali dell'alimentazione o modificherà l'attrezzatura fino a non rottamare lo strato.

4. Il dispositivo deve assicurare l'accuratezza, è raccomandato per ridurre il metodo di controllo del salto radiale della lama ed il cambiamento nel dispositivo dell'alimentazione. Il fuso batte il ± (assiale) 0,01 millimetri; la superficie dell'estremità della flangia è ± 0.03mm.

5. Il cursore dell'alimentazione del fuso è concentrato sul tubo di olio da mettere sul tubo di olio.

6. Il gabinetto di controllo elettrico incontra IP54, stazioni della valvola pneumatica e le stazioni idrauliche della valvola devono essere antipolvere.

7. La polvere che raccoglie il dispositivo sul carro armato della polvere deve essere ottimizzata per assicurare l'effetto ottimale della raccolta di polvere.

8. Installi il gancio dell'installazione del fucile ad aria compressa.

9. La velocità di viaggio può essere regolato, facendo uso di servo tassa, regola il punto del documento e la manopola controlla la velocità di avanzamento di 0,9 m./minuto.

10. Aumenti la funzione di conteggio dello SpA. (Annotazione il numero delle taglierine della sega)

Esposizione del prodotto

Norma meccanica

Le componenti importanti marcano a caldo la lista di modello (qui soltanto per riferimento, specifico secondo controllo elettrico)

Elenco dei pezzi di consumo

Nota: Il prezzo è prezzo corrente e la transazione reale cambierà con le fluttuazioni del mercato.
