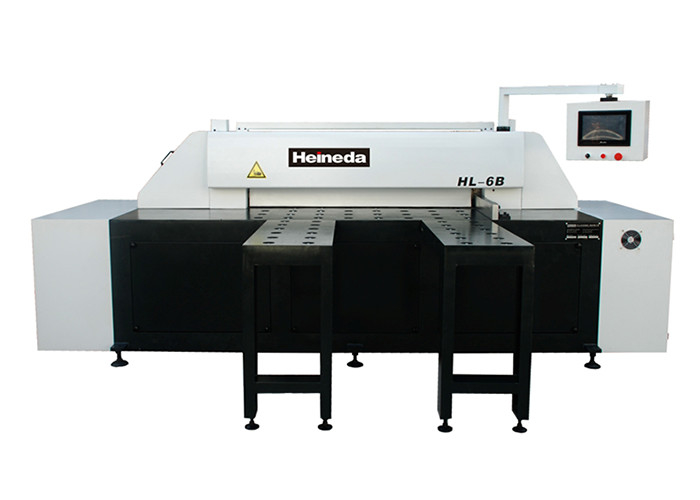

HL-6B Macchina da taglio semiautomatica per sega in alluminio per il taglio della lamiera
Descrizione
Terminale macchina: Segatrice semiautomatica per lastre
Modello: troncatrice semiautomatica in alluminio HL-6B
▲ HL rappresenta il modello di segatrice per lamiere in alluminio di Heineda.
▲ 6 rappresenta la dimensione della macchina da taglio per sega in alluminio, 6 può essere segato 1600 mm.
▲ B rappresenta il capo di questo modello.
Questa apparecchiatura può essere applicata al taglio di lastre di alluminio, lastre di rame, pannelli compositi, lastre di plastica e simili.
Uno.Specifiche tecniche e parametri:
Sei vantaggi della garanzia di stabilità del prodotto
1. Progettazione del prodotto
2. Team di ricerca e sviluppo
3. Produzione
4. Prova di prestazione
5. Autocontrollo di fabbrica
6. Servizio post-vendita
Specifiche tecniche e parametri
| modello |
HL-6B |
| efficacia |
Larghezza del raccolto |
1600 mm |
| Altezza massima di taglio |
120 mm |
| Altezza massima esposta della lama della sega |
125 mm |
| |
Motore principale della sega |
15kw |
| Striscia |
Diametro della striscia |
Ø550mm |
| |
Diametro albero sega principale |
Ø 38 mm |
| |
Velocità del mandrino |
4000 giri/min |
| Segare |
Motore inverter ambulante |
1,5 kW |
| Bilancia automatica (opzionale) |
Servomotore aggiustatore |
0,75 kW |
| Lunghezza fissa |
1500 mm |
| |
Pressione dell'aria |
≥5,0 kg/cm2 |
| |
Altezza del banco di lavoro |
1130 mm |
| |
Forma della macchina utensile (lunghezza × larghezza × altezza) |
4040 mm × 4710 mm × 1700 mm |
| |
Voltaggio |
380V |
| |
hertz |
50 Hz |
| il peso |
2400 kg |
Le specifiche di cui sopra non vengono notificate in caso di modifiche
2. Caratteristiche meccaniche:
(1) Questa macchina è composta dai seguenti componenti principali
un.Attrezzatura principale B. Dispositivo di alimentazione flottante ad aria C. Sistema di crimpatura globale
d.Dispositivo di fissaggio automatico E. Touch screen |Pannello di controllo F. Sistema di raffreddamento
(2).Struttura dei componenti principali e altro
un.Apparecchiatura corpo principale
Il corpo principale dell'attrezzatura è costituito da quattro parti: il telaio principale, un meccanismo di sollevamento, un meccanismo di spostamento della testa, un meccanismo di bloccaggio della lama della sega.
(I) ospite
Il telaio principale adotta un processo di saldatura e viene saldato dopo il ritorno.
(II) può essere sollevato
Il sollevamento della testa è progettato con le doppie guide di scorrimento parallele sinistra e destra.Può richiedere la scheda del display di diversi spessori per soddisfare le esigenze di segatura di diversi spessori nel display di segatura.Durante l'implementazione della sega per materiali, c'è anche una risorsa che aumenta la durata della lama della sega.
(III) Meccanismo della testa della macchina
Il motore di riduzione a frequenza variabile azionato dal meccanismo di traslazione della testa, la trasmissione a cremagliera e combina le doppie guide di scorrimento parallele sinistra e destra, riduce efficacemente l'inerzia della testa della testa, migliora le prestazioni fluide del sedile gigante e riduce efficacemente il scatto del cellulare.Raggiungi la migliore precisione di taglio dritto.La velocità massima del viaggio può raggiungere i 9 m / min e la ritirata può raggiungere i 17 m / min.
(IV) meccanismo di bloccaggio della lama della sega
La doppia flangia viene utilizzata insieme al dado e il dado viene serrato per serrare il dado, bloccare la lama della sega, il che è comodo e veloce.
b.Dispositivo di alimentazione flottante ad aria
Il dispositivo di alimentazione flottante ad aria è costituito da due parti: foglio di lavoro flottante a gas e banco da lavoro flottante flottante ad aria, inclusi due banchi da lavoro flottanti ad aria flottante.Il banco di lavoro flottante e il banco di lavoro principale sono stati utilizzati per ridurre l'attrito del materiale e il materiale per ridurre il funzionamento del foglio mobile dell'operatore e aumentare la produttività.Le sfere galleggianti hanno due opzioni per acciaio inossidabile e teflon.
C. Sistema di crimpatura globale
Con la pressione della bicicletta, viene azionata la forma di copertura piezoelettrica integrale, la pressione dell'aria viene posizionata sulla superficie superiore della pressa superiore, il materiale in foglio di alluminio viene posizionato sul piano di lavoro, garantendo al contempo il piezoelettrico sincrono, fa anche segare il foglio piccolo materiale piezoelettrico.Il ruolo della crimpatura generale è buono e il rumore è ridotto.
La sicurezza dell'intero processo di segatura è anche vantaggiosa per dotare l'apparato centrale di trucioli, trattamento centralizzato di segatura.
d.Dispositivo di fissaggio automatico
Utilizzando un dispositivo di accoppiamento automatico, montare il servomotore, che è conveniente per il righello.Se viene eseguito il processo di segatura della lama, purché il dispositivo di fissaggio sia regolabile, non è necessario tagliare il coltello per tagliare il coltello tramite l'operatore e aumentare l'efficienza produttiva.
e.Schermo tattile |Pannello di controllo
Il sistema elettrico adotta il pannello di controllo e il design touch screen, facile da usare, ad alta efficienza.Controllare il pulsante di commutazione e il pulsante di arresto di emergenza sul pannello di controllo per facilitare il funzionamento dell'operatore.Tutti i pulsanti di controllo sono intuitivi nei touch screen, possono essere eseguiti tramite i pulsanti funzione nel touch screen e questa macchina utilizza anche un design da workstation, seleziona la workstation sul touch screen, purché tu imposti il taglio di un foglio di lotto Lunghezza e segare, accanto alla lamiera, quindi premere la corsa sul touch screen.La posizione del taglio è solo nella posizione della lunghezza del foglio, che non solo diminuisce il ciclo di taglio, ma migliora anche l'efficienza di taglio del foglio batch.
f.Sistema di raffreddamento
Utilizza olio da taglio vegetale, olio a risparmio energetico ed ecologico, forzato dal sistema di raffreddamento e raffreddamento a nebbia d'olio, effetto di raffreddamento.
3. Norma meccanica
| Ho visto l'ospite |
1 set |
| Fissaggio automatico |
1 set |
| Vite di messa a terra e tampone |
1 set |
| Banco da lavoro galleggiante ad aria |
2 |
| Pezzi di ricambio |
Un lotto (vedi riquadro) |
| Installazione in loco |
Necessità di fornire attrezzature di sollevamento e strumenti comuni, installazione di guida del fornitore, necessità di assistenza |
| Debug in loco |
Guida del fornitore |
| Formazione sul posto |
I fornitori sono responsabili del funzionamento delle apparecchiature, dei principi elettrici, ecc., della necessaria formazione tecnica per la manutenzione |
| Accettazione in loco |
Entrambe le parti sono responsabili |
| Dati tecnici (consegna con attrezzatura) |
Istruzioni per l'uso |
1 copia |
| Grafico di base dell'attrezzatura |
1 copia |
| Lista imballaggio |
1 copia |
Ottenuto numerosi certificati di brevetto
